Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

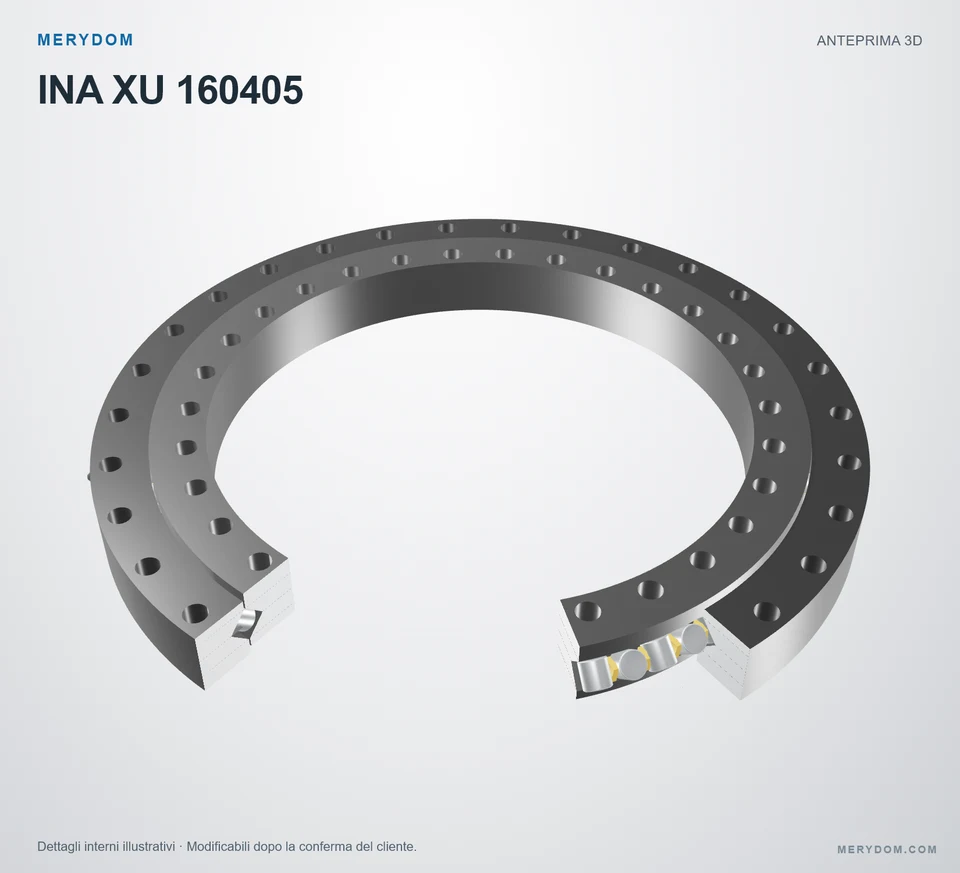

Cuscinetto di rotazione sostitutivo per INA XU 160405
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA XU 160405. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA XU 160405. Serie: Xu. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Senza dentatura.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
XU 160405
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA XU 160405.
- Overall OD (Do)
- 474 mm
- Overall ID (di)
- 336 mm
- Altezza totale
- 46 mm
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- 30 / 30 esterno / interno
- Design del cuscinetto
- Rulli incrociati
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

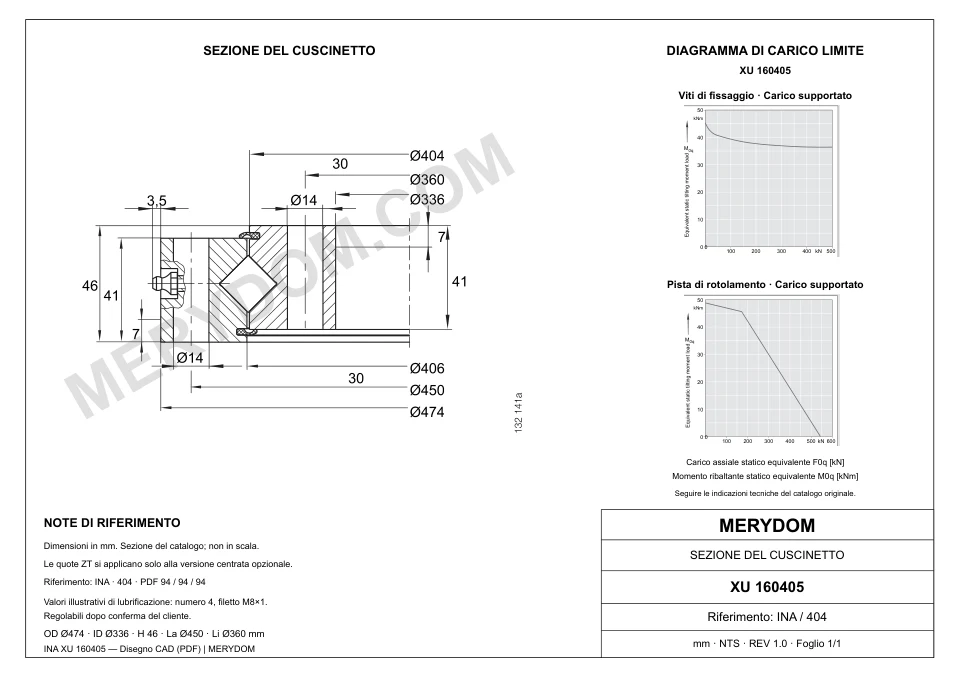

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 25 kg
- Diametro esterno totale (Da)
- 474 mm
- Diametro di centraggio esterno (DaZT)
- 472 mm
- Diametro interno totale (di)
- 336 mm
- Diametro di centraggio interno (diZT)
- 338 mm
- Diametro di catalogo Di (Di)
- 406 mm
- Diametro di catalogo da (da)
- 404 mm
- Altezza totale (H)
- 46 mm
- Altezza interna (h)
- 41 mm
- Lunghezza di centraggio esterna (T)
- 7 mm
- Lunghezza di centraggio interna (t)
- 7 mm
- Quota massima u (u)
- 3,5 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 450 mm
- Circonferenza bulloni anello interno (Li)
- 360 mm
- Fori di montaggio anello esterno (na)
- 30
- Fori di montaggio anello interno (ni)
- 30
- Diametro comune dei fori di montaggio (dB)
- 14 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA XU 160405
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | XU 160405 |
| Certificato intercambiabile con | INA XU 160405 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | Xu Serie |
| Modello di riferimento | XU 160405 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli incrociati |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Massaa (Massaa) | 25 kg |
| Diametro esterno totale (Da) | 474 mm |
| Diametro di centraggio esterno (DaZT) | 472 mm |
| Diametro interno totale (di) | 336 mm |
| Diametro di centraggio interno (diZT) | 338 mm |
| Diametro di catalogo Di (Di) | 406 mm |
| Diametro di catalogo da (da) | 404 mm |
| Altezza totale (H) | 46 mm |
| Altezza interna (h) | 41 mm |
| Lunghezza di centraggio esterna (T) | 7 mm |
| Lunghezza di centraggio interna (t) | 7 mm |
| Quota massima u (u) | 3,5 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 450 mm |
| Circonferenza bulloni anello interno (Li) | 360 mm |
| Fori di montaggio anello esterno (na) | 30 |
| Fori di montaggio anello interno (ni) | 30 |
| Diametro comune dei fori di montaggio (dB) | 14 mm |
| Capacità di carico | |
| Capacità di carico radiale dinamica di base (Cr) | 172 kN |
| Capacità di carico radiale statica di base (C0r) | 270 kN |
| Precarico (Precarico) | 0 incl. 0,02 mm |
| Carico radiale massimo ammissibile (Fr perm) | 123,9 kN |
| Capacità di carico assiale dinamica di base (Ca) | 270 kN |
| Capacità di carico assiale statica di base (C0a) | 550 kN |
| Gioco radiale (Gioco radiale) | Clearance-free mm |
| Gioco assiale di inclinazione (Gioco assiale di inclinazione) | Clearance-free mm |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

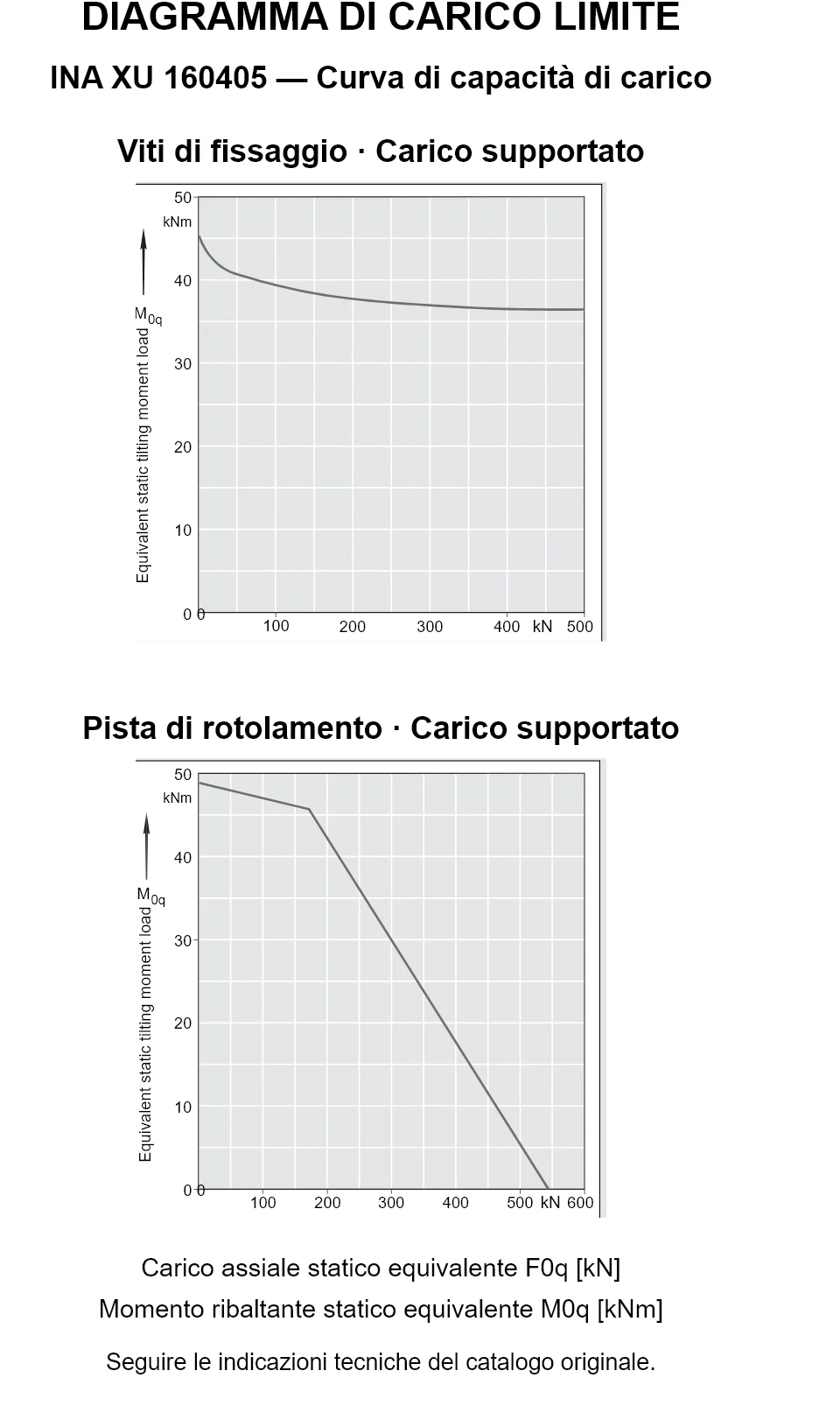

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie Xu
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA XU 160405
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
