Intercambiabilidade certificada
- Designação de modelo e envelope de instalação correspondentes
- Interfaces de furos e círculos de parafusos revisadas
- Engrenagem correspondente à configuração de referência
Rolamento de giro de substituição para Kaydon 16345001
Verificado no nível 3Rolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16345001. Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Modelo de referência: Kaydon 16345001. Série: Xr. Estrutura do rolamento: Rolos cruzados. Configuração da engrenagem: Engrenagem externa.

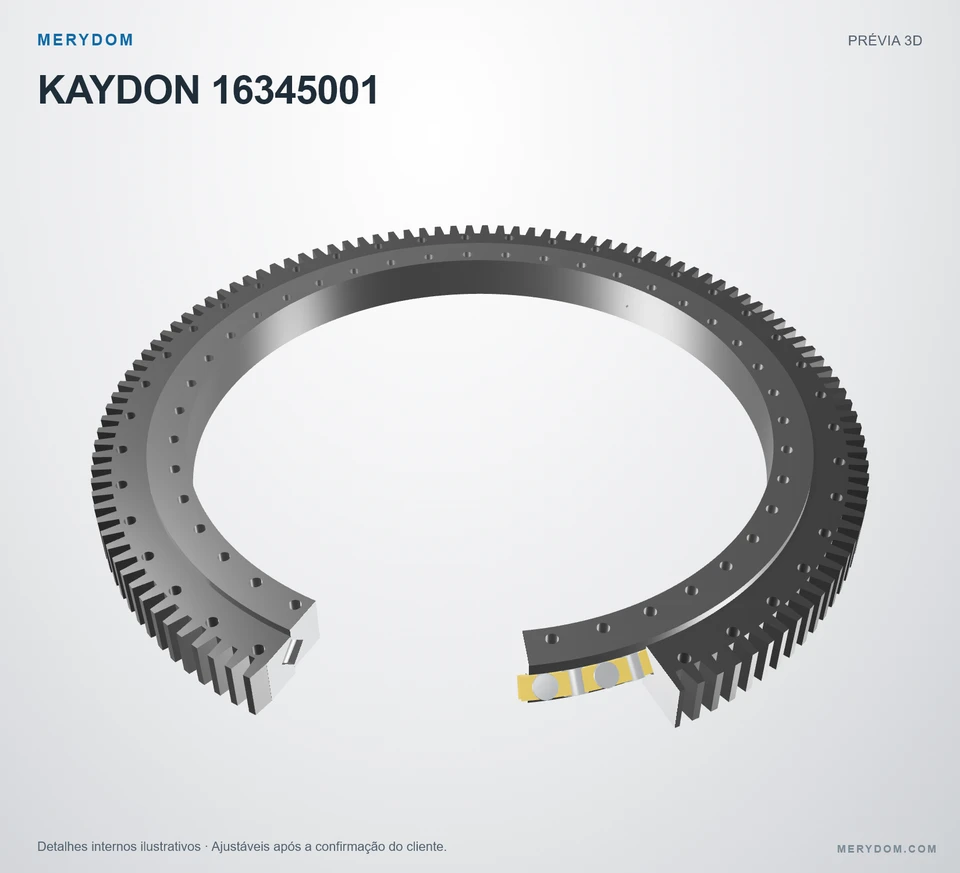

Rolos cilíndricos cruzados em pistas em V. Dimensões, quantidade de rolos e separadores são ilustrativos.
MARCA MERYDOM · SUBSTITUIÇÃO CERTIFICADADados certificados do produtoVer especificações completas ↓ Garantia de fábrica
16345001
Verificado pela MERYDOMNível 3 · Registro de verificação de engenhariaRolamento de giro fabricado pela MERYDOM e verificado para intercâmbio com Kaydon 16345001.
- Overall OD (Do)
- 70.510 in
- Overall ID (di)
- 53.540 in
- Altura total
- 5.040 in
- Configuração da engrenagem
- Engrenagem externa
- Furos de montagem
- 42 / 42 externo / interno
- Projeto do rolamento
- Rolos cruzados
- Intercambiabilidade dimensional verificada
- Materiais controlados pela MERYDOM
- Documentação de fábrica disponível

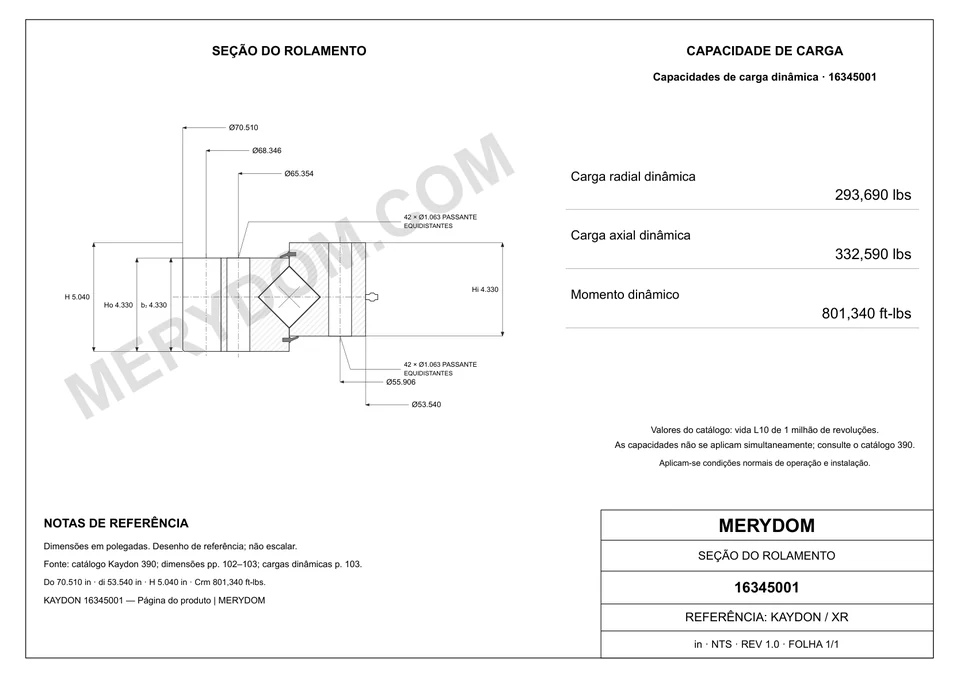

DIMENSÕES DO PRODUTO
Ver especificações completas ↓Dimensões e interfaces publicadas
Aqui são mostrados todos os valores disponíveis de dimensões, interfaces de montagem e engrenagem na unidade original publicada.
Dimensões
- Diâmetro externo total (Do)
- 70.510 inaproximadamente 1.791 mm
- Diâmetro interno total (di)
- 53.540 inaproximadamente 1.359,9 mm
- Altura total (H)
- 5.040 inaproximadamente 128 mm
- Peso do conjunto (G)
- 1460 lbaproximadamente 662,245 kg
- Altura do anel interno (Hi)
- 4.330 inaproximadamente 110 mm
- Altura do anel externo (Ho)
- 4.330 inaproximadamente 110 mm
Montagem
- Círculo de parafusos do anel externo (Lo)
- 65.354 inaproximadamente 1.659,99 mm
- Círculo de parafusos do anel interno (Li)
- 55.906 inaproximadamente 1.420,01 mm
Engrenagem
- Diâmetro primitivo da engrenagem (D2)
- 68.346 inaproximadamente 1.735,99 mm
- Número de dentes (z2)
- 124
- Largura do dentado conforme catálogo (b2)
- 4.330 inaproximadamente 110 mm
ESPECIFICAÇÃO CERTIFICADA MERYDOM
Verificado em fábrica pela MERYDOM · Registro controladoEspecificações do rolamento de giro Kaydon 16345001
Identidade do produto MERYDOM, certificação, materiais e dados dimensionais da substituição certificada.
| Parâmetro técnico | Valor certificado do produto MERYDOM |
|---|---|
| Produto certificado MERYDOM | |
| Marca do produto | MERYDOM |
| Modelo MERYDOM | 16345001 |
| Certificado como intercambiável com | Kaydon 16345001 |
| Verificação de fábrica | Nível 3 · Verificado pela engenharia |
| Revisado por | Departamento de Engenharia da MERYDOM |
| Metadados de verificação | Registro interno controlado; a data e a revisão do desenho não são publicadas. |
| Materiais | |
| Opções configuráveis de material dos anéis | 42CrMo / 50Mn |
| Material da vedação | NBR · Borracha nitrílica |
| Opções configuráveis de material do espaçador | Nylon de engenharia / Latão |
| Identificação | |
| Marca de referência | Kaydon |
| Série | Xr Série |
| Modelo de referência | 16345001 |
| Sistema de medição | PolegadasReferência métrica exibida ao lado |
| Estrutura do rolamento | Rolos cruzados |
| Configuração da engrenagem | Engrenagem externa |
| Dimensões | |
| Diâmetro externo total (Do) | 70.510 inaproximadamente 1.791 mm |
| Diâmetro interno total (di) | 53.540 inaproximadamente 1.359,9 mm |
| Altura total (H) | 5.040 inaproximadamente 128 mm |
| Altura do anel interno (Hi) | 4.330 inaproximadamente 110 mm |
| Altura do anel externo (Ho) | 4.330 inaproximadamente 110 mm |
| Círculo de parafusos do anel externo (Lo) | 65.354 inaproximadamente 1.659,99 mm |
| Círculo de parafusos do anel interno (Li) | 55.906 inaproximadamente 1.420,01 mm |
| Diâmetro primitivo da engrenagem (D2) | 68.346 inaproximadamente 1.735,99 mm |
| Peso do conjunto (G) | 1460 lbaproximadamente 662,245 kg |
| Capacidades | |
| Carga máxima por dente (Fz) | 36690 lbfaproximadamente 163,21 kN |
| Capacidade de carga radial dinâmica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 293690.0000000000 lbfaproximadamente 1.306,4 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 332590.0000000000 lbfaproximadamente 1.479,43 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 801340.0000000000 ft·lbfaproximadamente 1.086,47 kN·m |
| Montagem | |
| Furos de parafusos do anel externo (no) | 42 furos · 1.063 |
| Furos de parafusos do anel interno (ni) | 42 furos · 1.063 |
| Engrenagem | |
| Sistema de passo | MODULE |
| Source module (m) | Módulo 14 (origem (14)) |
| Número de dentes (z2) | 124 |
| Largura do dentado conforme catálogo (b2) | 4.330 inaproximadamente 110 mm |
| Coeficiente de deslocamento de perfil (x2) | +1.150 |
Nível 3 · Verificado pela Engenharia MERYDOMRevisado por Departamento de Engenharia da MERYDOM. A data da evidência e a revisão do desenho não são publicadas.
ENGENHARIA MERYDOM
Substituto MERYDOM para Kaydon 16345001
Este rolamento MERYDOM foi revisado em relação ao envelope, às interfaces de montagem, à engrenagem e à especificação de materiais publicados para uso como substituto.
Construção MERYDOM
- Opções configuráveis de material dos anéis 42CrMo ou 50Mn
- Sistema de vedação em borracha nitrílica NBR
- Opções configuráveis de espaçador em nylon de engenharia ou latão
Documentação de fábrica
- Verificação pelo Departamento de Engenharia da MERYDOM
- A evidência de verificação é mantida no registro interno controlado
- A revisão do desenho e o pacote final de documentação são confirmados com a cotação
Confirmação da aplicação
- Confirmar planicidade do apoio, classe e pré-carga dos parafusos
- Verificar cargas aplicadas, ciclo de trabalho e lubrificação
- Confirmar temperatura, ambiente e condições de instalação
AVISO LEGAL E DE ENGENHARIA
Certificação independente do substituto
- A MERYDOM é a fabricante e a parte certificadora do produto MERYDOM exibido nesta página.
- Marcas e números de modelo de terceiros permanecem propriedade de seus respectivos titulares e são usados apenas para identificar a referência de intercambiabilidade pretendida.
- A MERYDOM é uma fabricante independente e não é afiliada, endossada ou patrocinada pelo OEM referido.
- A declaração de intercambiabilidade aplica-se à designação correspondente e ao escopo publicado; a adequação depende de cargas, ciclo, instalação, lubrificação e ambiente.
- A cotação aprovada, o desenho de fabricação e o acordo técnico contratual regem o produto final fornecido.
