Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для IMO 10-12 0120/0-03659
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 10-12 0120/0-03659. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: IMO 10-12 0120/0-03659. Серия: Other Standard Ball. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
10-12 0120/0-03659
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 10-12 0120/0-03659.
- Overall OD (Do)
- 170 mm
- Overall ID (di)
- 69 mm
- Общая высота
- 30 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 6 / 6 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенные размеры
- Контроль материалов
- Документация завода

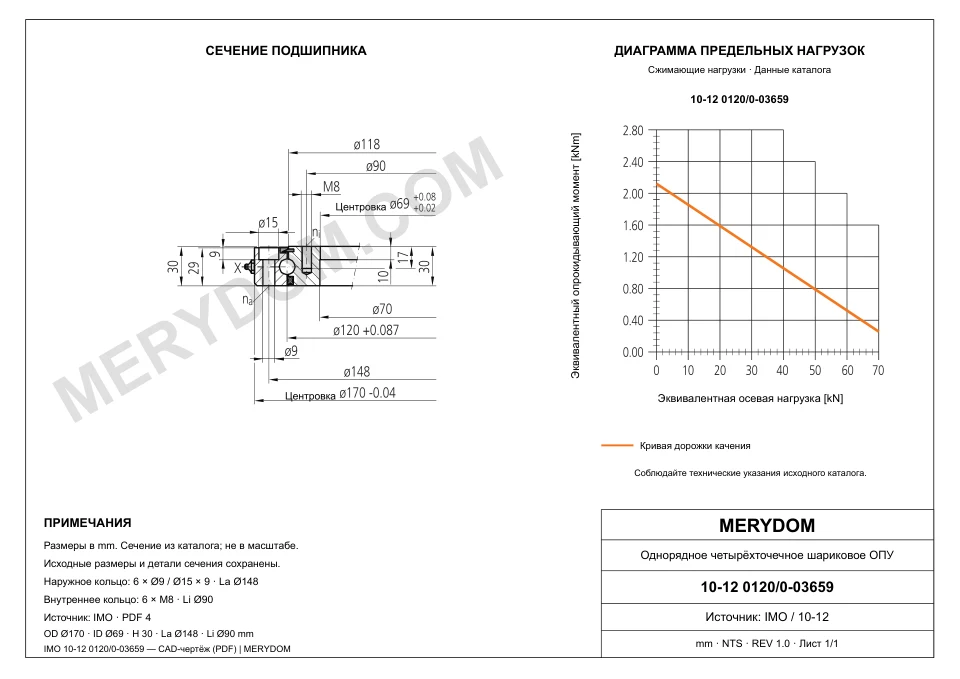

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса в сборе (G)
- 4 kg
- Общая высота (H)
- 30 mm
- Общий наружный диаметр (Da)
- 170 mm
- Общий внутренний диаметр (di)
- 69 mm
- Высота наружного кольца по каталогу
- 29 mm
- Высота внутреннего кольца по каталогу
- 30 mm
Монтаж
- Количество монтажных отверстий наружного кольца (na)
- 6
- Количество монтажных отверстий внутреннего кольца (ni)
- 6
- Окружность крепежных отверстий наружного кольца (La)
- 148 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 90 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ IMO 10-12 0120/0-03659
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 10-12 0120/0-03659 |
| Сертифицировано для замены | IMO 10-12 0120/0-03659 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | Other Standard Ball Серия |
| Исходная модель | 10-12 0120/0-03659 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Масса в сборе (G) | 4 kg |
| Общая высота (H) | 30 mm |
| Общий наружный диаметр (Da) | 170 mm |
| Общий внутренний диаметр (di) | 69 mm |
| Высота наружного кольца по каталогу | 29 mm |
| Высота внутреннего кольца по каталогу | 30 mm |
| Монтаж | |
| Количество монтажных отверстий наружного кольца (na) | 6 |
| Количество монтажных отверстий внутреннего кольца (ni) | 6 |
| Окружность крепежных отверстий наружного кольца (La) | 148 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 90 mm |
| Допустимые нагрузки | |
| Статическая радиальная грузоподъемность (Co_rad) | 29 kN |
| Статическая осевая грузоподъемность (Co_ax) | 78 kN |
| Динамическая радиальная грузоподъемность (C_rad) | 43 kN |
| Динамическая осевая грузоподъемность (C_ax) | 50 kN |
| Радиальный зазор (SRad) | 0 - 0.03 mm |
| Осевой зазор при опрокидывании (Skipp) | 0 - 0.03 mm |
| Прочие данные | |
| Материал колец по справочному каталогу (внутреннее / наружное) (Material) | C45N |
| Транспортировочные отверстия по справочному каталогу (T) | Не применимо |
| Спецификация пресс-маслёнок по справочному каталогу (X) | 2 x AM8x1 |
| Количество точек смазки по каталогу | 2 |
| Кольцо с точками смазки по каталогу | Наружное кольцо |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

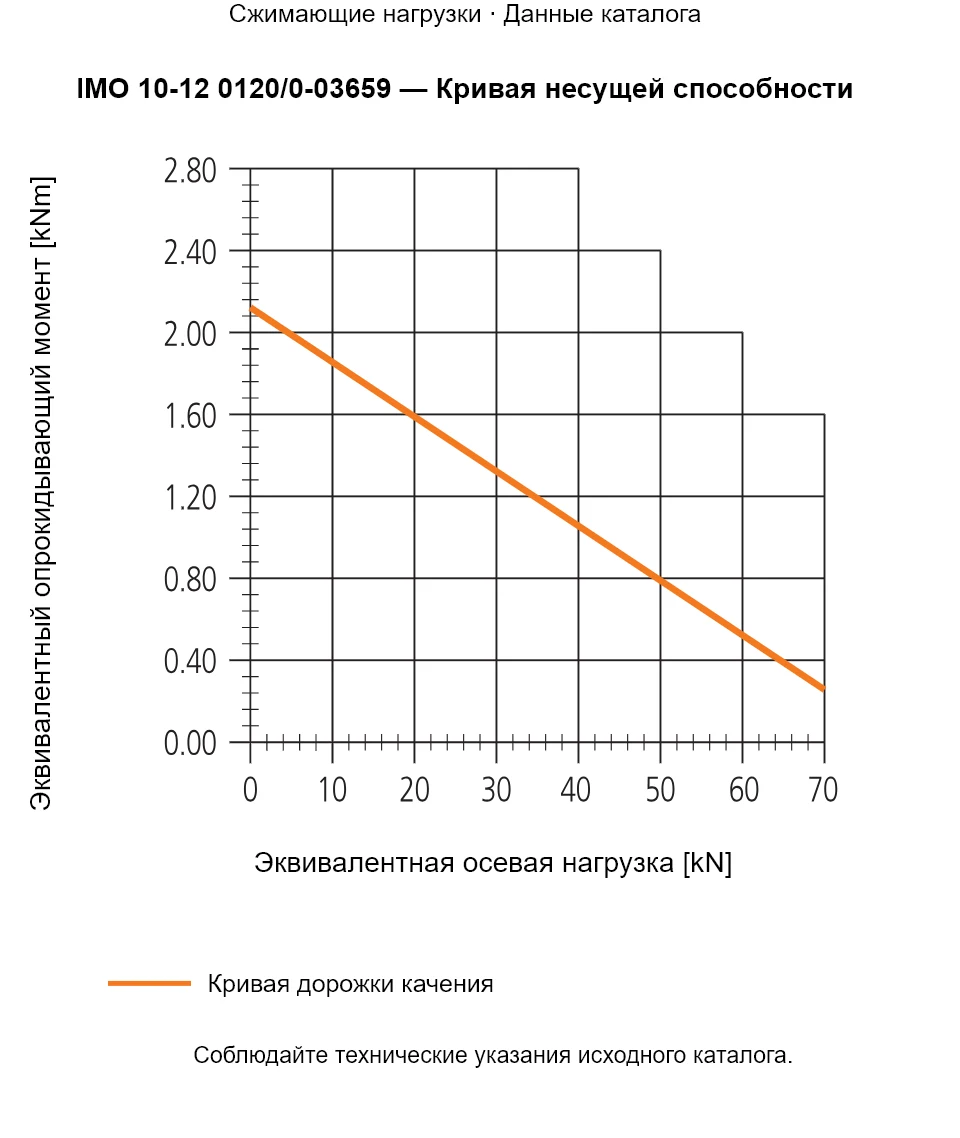

IMO 10-12 0120/0-03659 — Кривая несущей способности
IMO 10-12 0120/0-03659 — Кривая несущей способности
IMO 10-12 0120/0-03659 — Кривая несущей способности · Сжимающие нагрузки · Данные каталога. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM

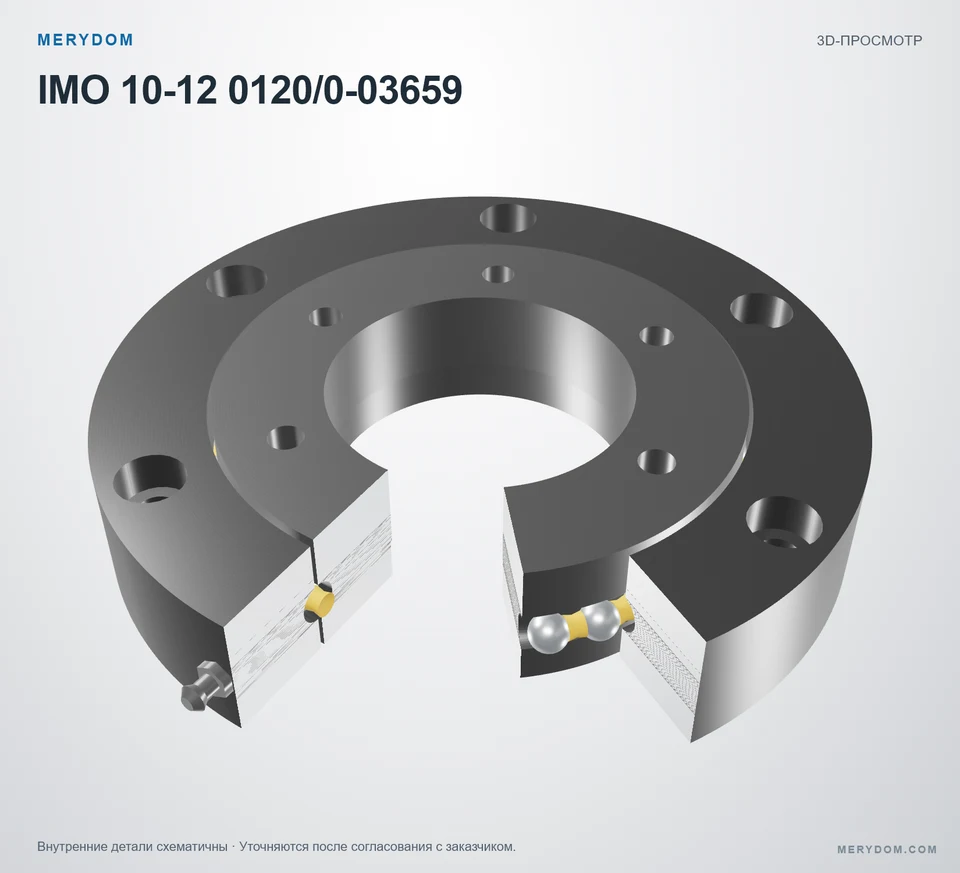

Аналог MERYDOM для IMO 10-12 0120/0-03659
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
