Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
Kaydon 16317001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16317001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16317001. Seri: Xt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.

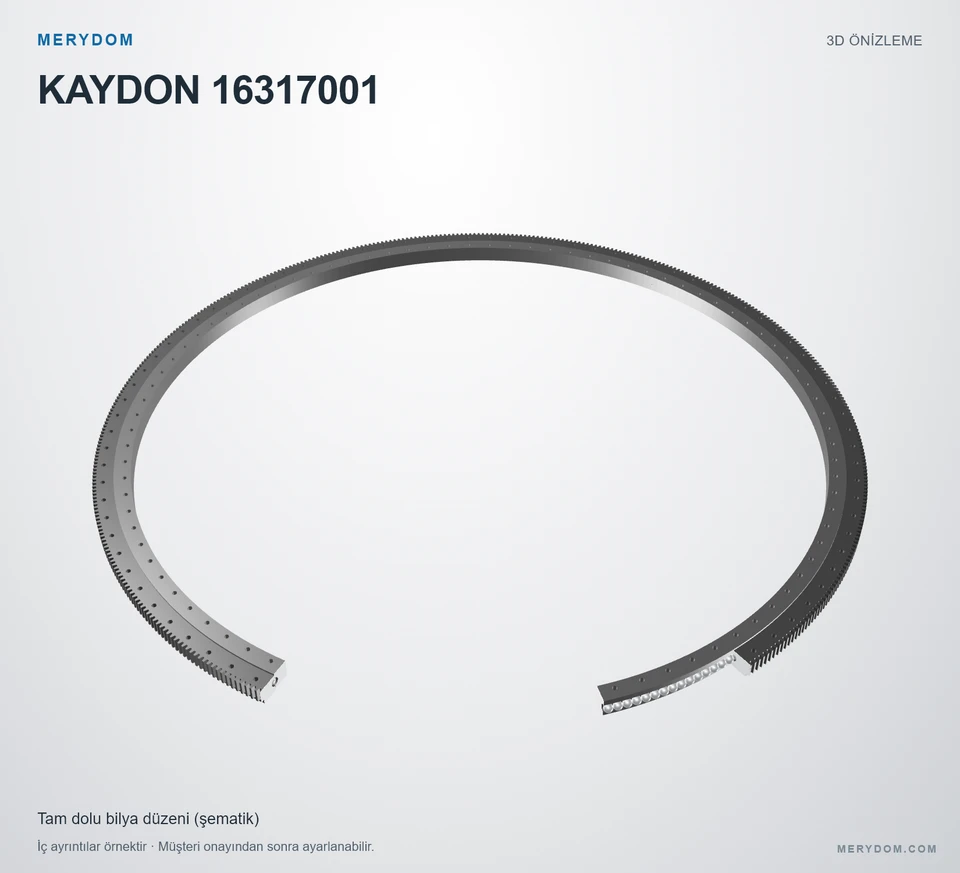

Yuvarlanma elemanı düzeni: Tam dolu bilya düzeni

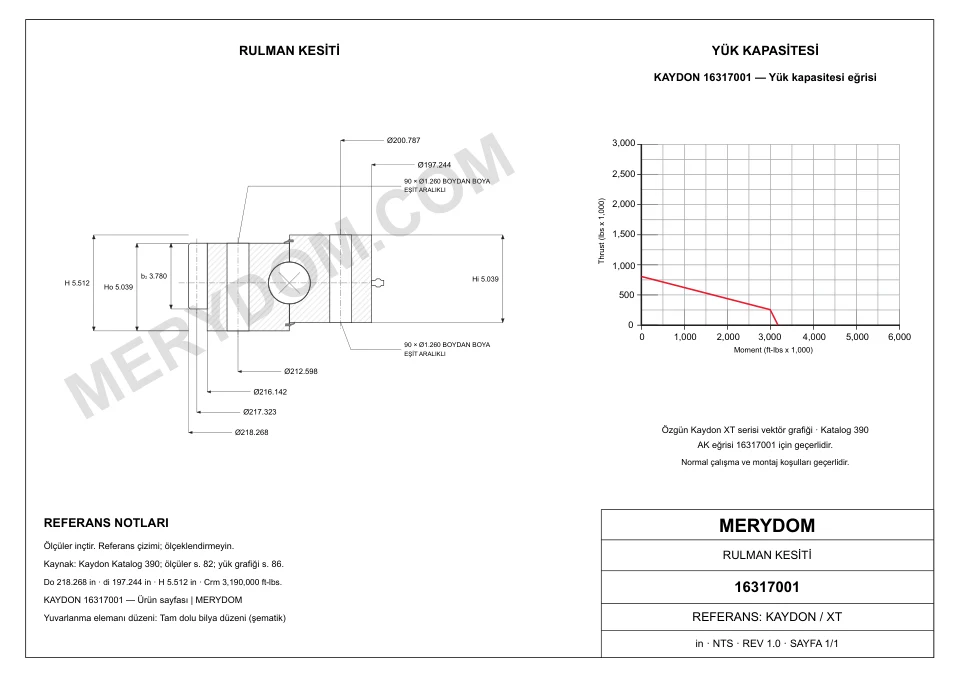

Katalog 390, s75: azami bilya sayısı. Çizimdeki bilya boyutu, sayısı ve iç boşluklar şematiktir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16317001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16317001.
- Overall OD (Do)
- 218.268 in
- Overall ID (di)
- 197.244 in
- Toplam yükseklik
- 5.512 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 90 / 90 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 218.268 inyaklaşık 5 544,01 mm
- Toplam iç çap (di)
- 197.244 inyaklaşık 5 010 mm
- Dış bilezik gövde dış çapı (Dr)
- 216.142 inyaklaşık 5 490,01 mm
- Toplam yükseklik (H)
- 5.512 inyaklaşık 140 mm
- Montaj ağırlığı (G)
- 8700 lbyaklaşık 3 946,254 kg
- İç bilezik yüksekliği (Hi)
- 5.039 inyaklaşık 127,99 mm
- Dış bilezik yüksekliği (Ho)
- 5.039 inyaklaşık 127,99 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 212.598 inyaklaşık 5 399,99 mm
- İç bilezik cıvata dairesi (Li)
- 200.787 inyaklaşık 5 099,99 mm
Dişli
- Dişli hatve çapı (D2)
- 217.323 inyaklaşık 5 520 mm
- Diş sayısı (z2)
- 460
- Katalogdaki diş genişliği (b2)
- 3.780 inyaklaşık 96 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16317001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16317001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16317001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Xt Seri |
| Referans model | 16317001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 218.268 inyaklaşık 5 544,01 mm |
| Toplam iç çap (di) | 197.244 inyaklaşık 5 010 mm |
| Toplam yükseklik (H) | 5.512 inyaklaşık 140 mm |
| İç bilezik yüksekliği (Hi) | 5.039 inyaklaşık 127,99 mm |
| Dış bilezik yüksekliği (Ho) | 5.039 inyaklaşık 127,99 mm |
| Dış bilezik gövde dış çapı (Dr) | 216.142 inyaklaşık 5 490,01 mm |
| Dış bilezik cıvata dairesi (Lo) | 212.598 inyaklaşık 5 399,99 mm |
| İç bilezik cıvata dairesi (Li) | 200.787 inyaklaşık 5 099,99 mm |
| Dişli hatve çapı (D2) | 217.323 inyaklaşık 5 520 mm |
| Montaj ağırlığı (G) | 8700 lbyaklaşık 3 946,254 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 31100 lbfyaklaşık 138,34 kN |
| Moment yük kapasitesi (Crm) | 3190000 ft·lbfyaklaşık 4 325,06 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 90 delik · 1.260 |
| İç bilezik cıvata delikleri (ni) | 90 delik · 1.260 |
| Dişli | |
| Hatve sistemi | MODULE |
| Source module (m) | Modül 12 (kaynak (12)) |
| Diş sayısı (z2) | 460 |
| Katalogdaki diş genişliği (b2) | 3.780 inyaklaşık 96 mm |
| Profil kaydırma katsayısı (x2) | 0 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

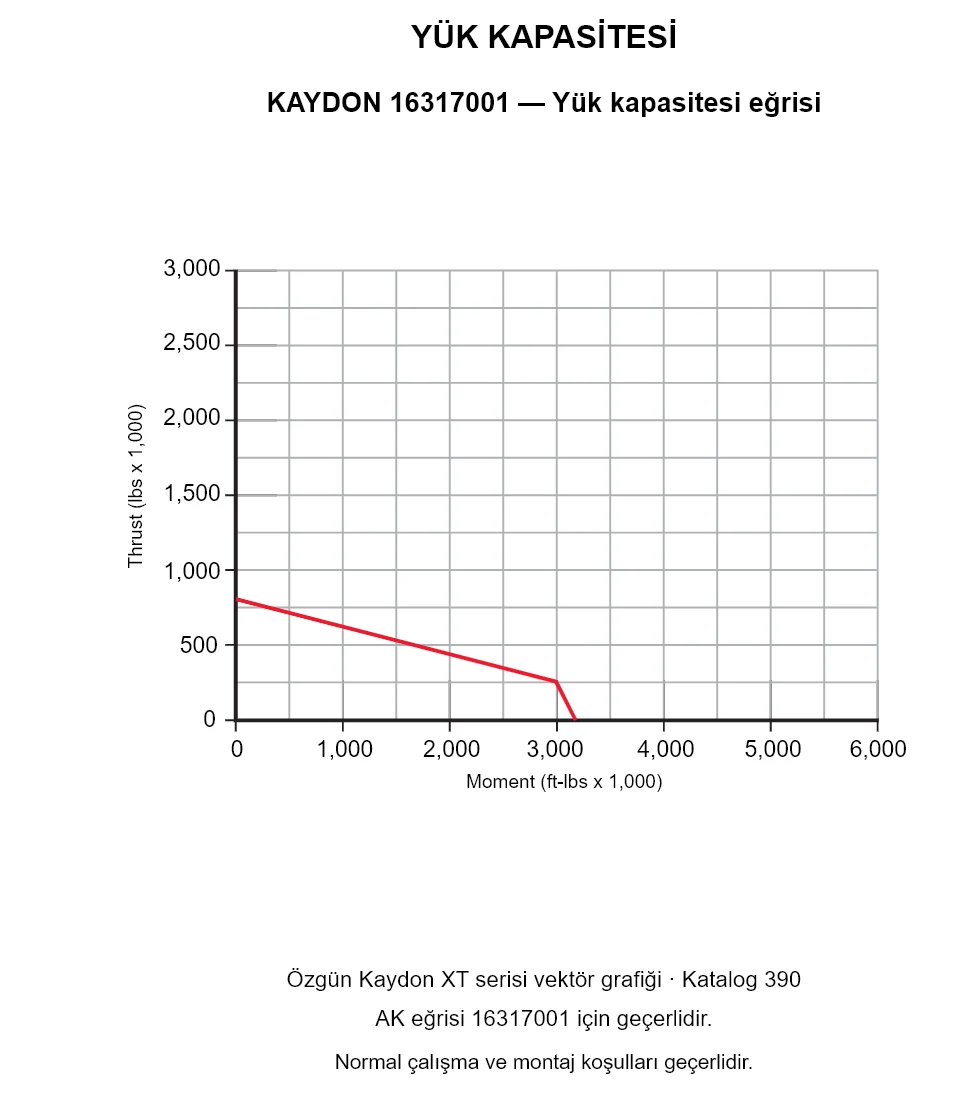

KAYDON 16317001 — Yük kapasitesi eğrisi
KAYDON 16317001 — Yük kapasitesi eğrisi
KAYDON 16317001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16317001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
