Аналог ОПУ для Kaydon 16317001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16317001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16317001. Серия: Xt. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

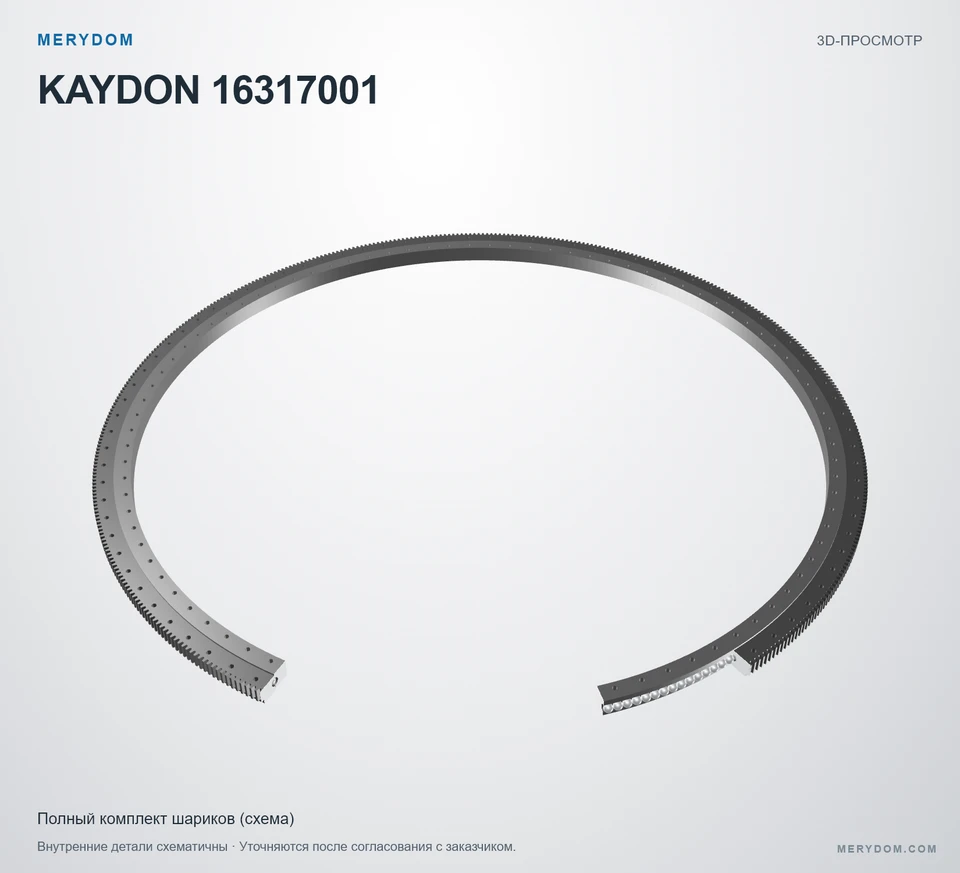

16317001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16317001.
- Overall OD (Do)
- 218.268 in
- Overall ID (di)
- 197.244 in
- Общая высота
- 5.512 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 90 / 90 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 218.268 inпримерно 5 544,01 mm
- Общий внутренний диаметр (di)
- 197.244 inпримерно 5 010 mm
- Наружный диаметр корпуса наружного кольца (Dr)
- 216.142 inпримерно 5 490,01 mm
- Общая высота (H)
- 5.512 inпримерно 140 mm
- Масса в сборе (G)
- 8700 lbпримерно 3 946,254 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 212.598 inпримерно 5 399,99 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 200.787 inпримерно 5 099,99 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 217.323 inпримерно 5 520 mm
- Количество зубьев (z2)
- 460
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16317001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16317001 |
| Сертифицировано для замены | Kaydon 16317001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Xt Серия |
| Исходная модель | 16317001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 218.268 inпримерно 5 544,01 mm |
| Общий внутренний диаметр (di) | 197.244 inпримерно 5 010 mm |
| Общая высота (H) | 5.512 inпримерно 140 mm |
| Наружный диаметр корпуса наружного кольца (Dr) | 216.142 inпримерно 5 490,01 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 212.598 inпримерно 5 399,99 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 200.787 inпримерно 5 099,99 mm |
| Делительный диаметр зубчатого венца (D2) | 217.323 inпримерно 5 520 mm |
| Масса в сборе (G) | 8700 lbпримерно 3 946,254 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 31100 lbfпримерно 138,34 kN |
| Допустимый опрокидывающий момент (Crm) | 3190000 ft·lbfпримерно 4 325,06 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 90 отверстий · 1.260 |
| Отверстия под болты внутреннего кольца (ni) | 90 отверстий · 1.260 |
| Зубчатый венец | |
| Система шага | MODULE |
| Source module (m) | Модуль 12 (источник (12)) |
| Число зубьев (z2) | 460 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

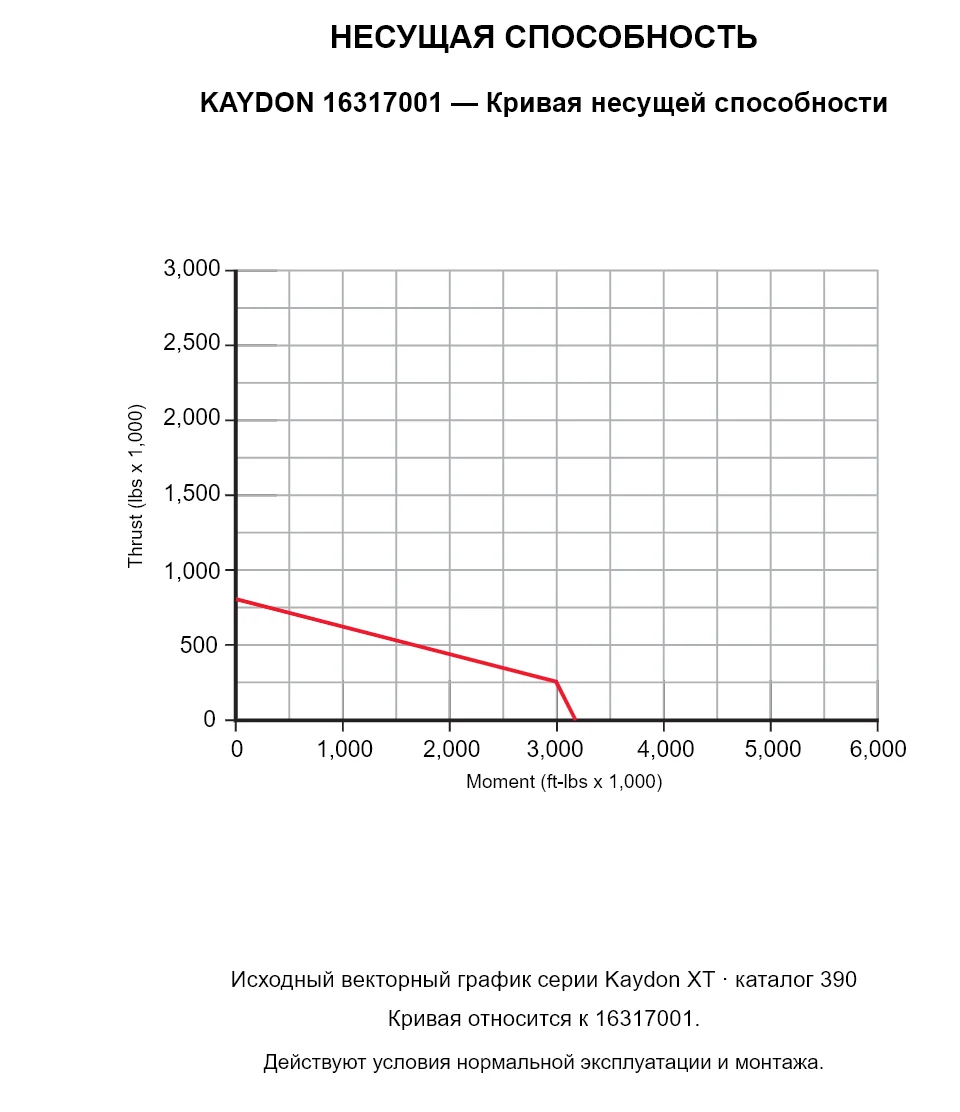

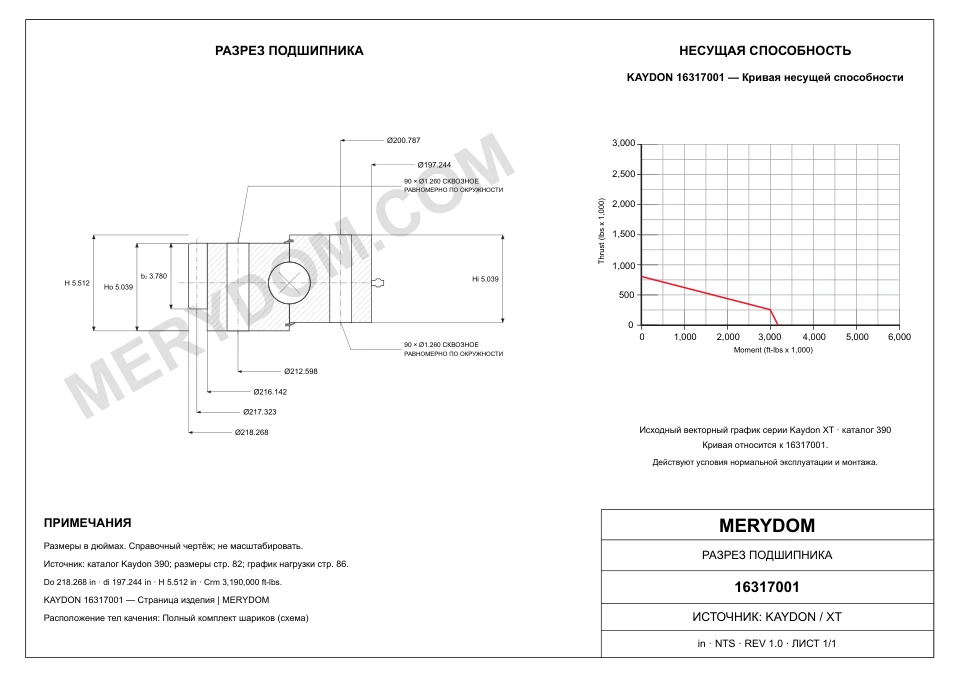

Диаграмма нагрузочной способности серии Xt
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16317001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
