Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для Kaydon 16316001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16316001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16316001. Серия: Xt. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.

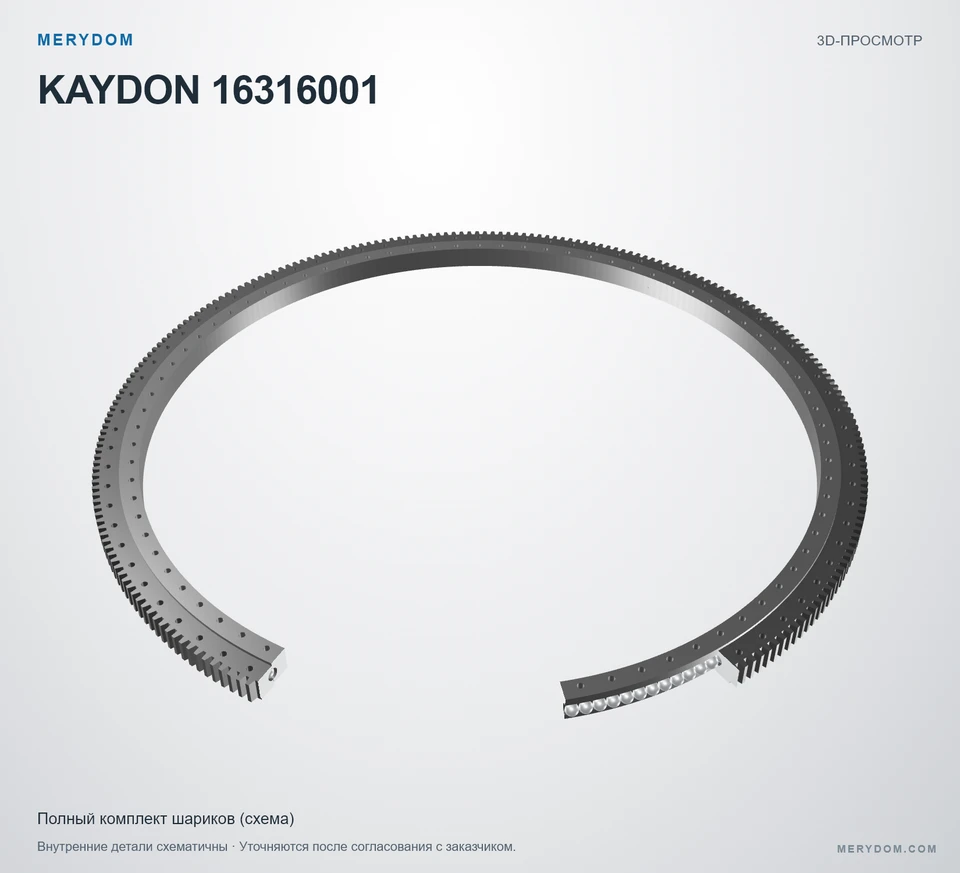

Расположение тел качения: Полный комплект шариков
Каталог 390, с. 75: максимальное заполнение шариками. Размер, количество шариков и внутренние зазоры на изображении показаны схематично.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16316001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16316001.
- Overall OD (Do)
- 196.850 in
- Overall ID (di)
- 173.622 in
- Общая высота
- 7.000 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 80 / 80 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

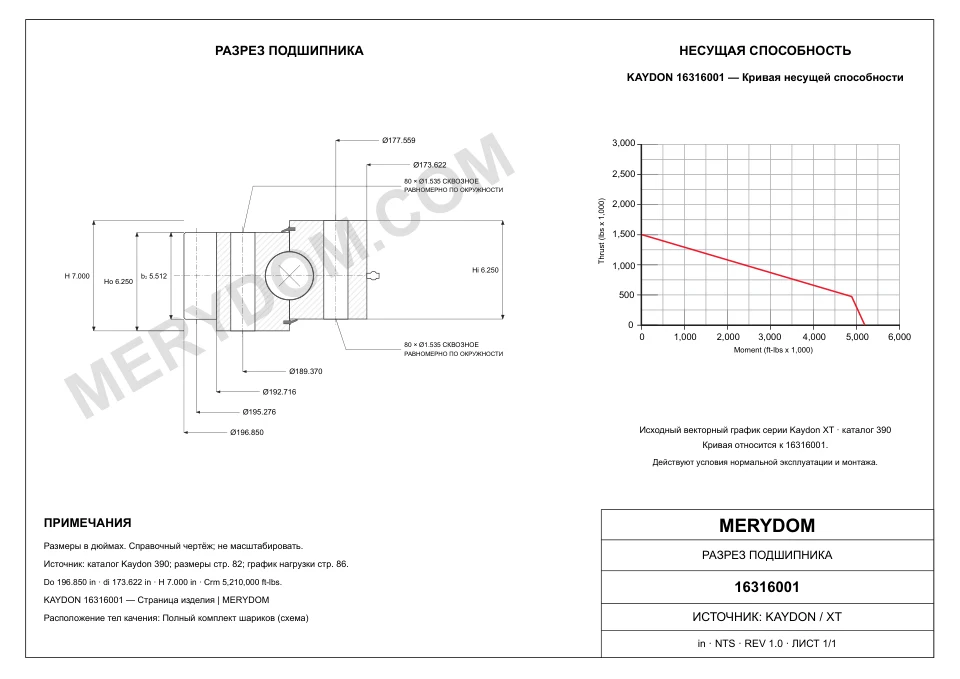

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 196.850 inпримерно 5 000 mm
- Общий внутренний диаметр (di)
- 173.622 inпримерно 4 410 mm
- Наружный диаметр корпуса наружного кольца (Dr)
- 192.716 inпримерно 4 894,99 mm
- Общая высота (H)
- 7.000 inпримерно 178 mm
- Масса в сборе (G)
- 10100 lbпримерно 4 581,283 kg
- Высота внутреннего кольца (Hi)
- 6.250 inпримерно 158,8 mm
- Высота наружного кольца (Ho)
- 6.250 inпримерно 158,8 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 189.370 inпримерно 4 810 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 177.559 inпримерно 4 510 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 195.276 inпримерно 4 960,01 mm
- Количество зубьев (z2)
- 248
- Ширина зубчатого венца по каталогу (b2)
- 5.512 inпримерно 140 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16316001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16316001 |
| Сертифицировано для замены | Kaydon 16316001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Xt Серия |
| Исходная модель | 16316001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 196.850 inпримерно 5 000 mm |
| Общий внутренний диаметр (di) | 173.622 inпримерно 4 410 mm |
| Общая высота (H) | 7.000 inпримерно 178 mm |
| Высота внутреннего кольца (Hi) | 6.250 inпримерно 158,8 mm |
| Высота наружного кольца (Ho) | 6.250 inпримерно 158,8 mm |
| Наружный диаметр корпуса наружного кольца (Dr) | 192.716 inпримерно 4 894,99 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 189.370 inпримерно 4 810 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 177.559 inпримерно 4 510 mm |
| Делительный диаметр зубчатого венца (D2) | 195.276 inпримерно 4 960,01 mm |
| Масса в сборе (G) | 10100 lbпримерно 4 581,283 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 81000 lbfпримерно 360,31 kN |
| Допустимый опрокидывающий момент (Crm) | 5210000 ft·lbfпримерно 7 063,81 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 80 отверстий · 1.535 |
| Отверстия под болты внутреннего кольца (ni) | 80 отверстий · 1.535 |
| Зубчатый венец | |
| Система шага | MODULE |
| Source module (m) | Модуль 20 (источник (20)) |
| Число зубьев (z2) | 248 |
| Ширина зубчатого венца по каталогу (b2) | 5.512 inпримерно 140 mm |
| Коэффициент смещения профиля (x2) | 0 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

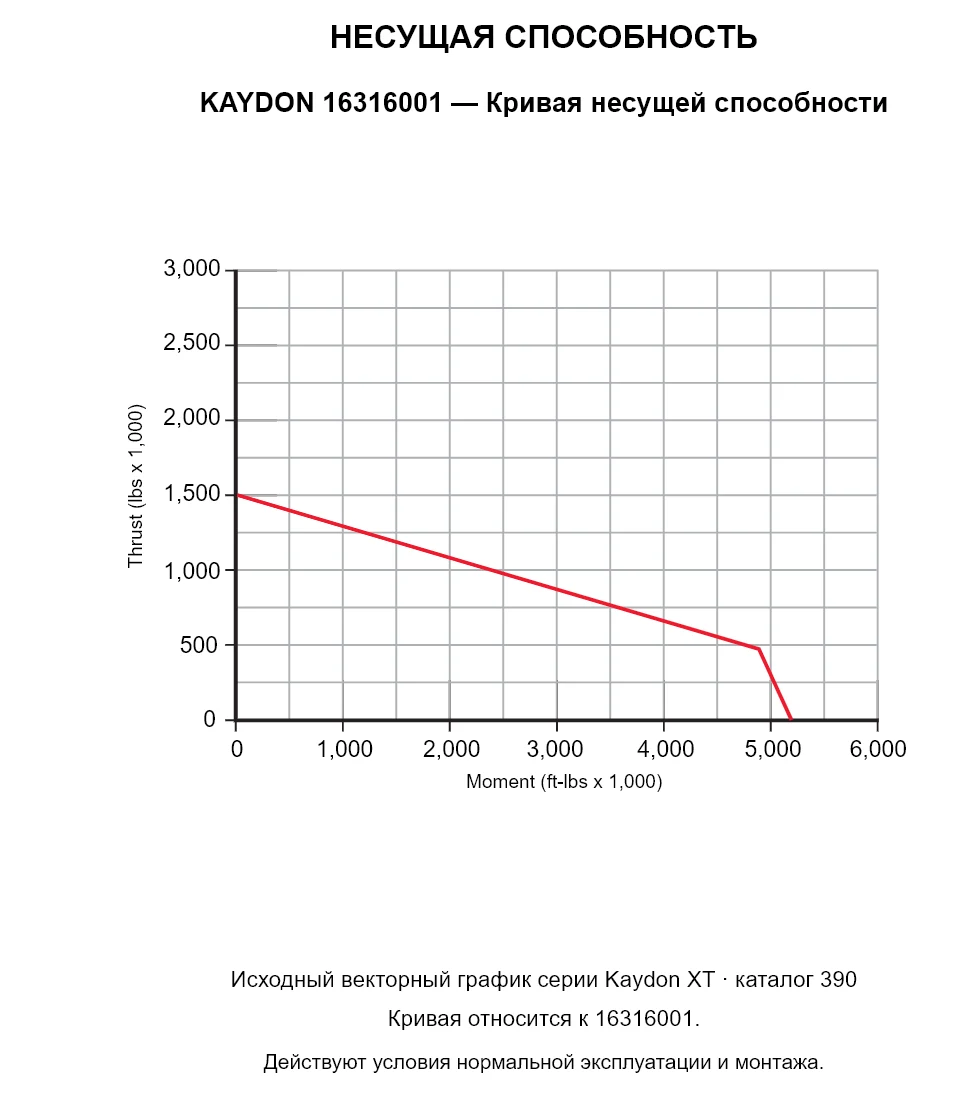

KAYDON 16316001 — Кривая несущей способности
KAYDON 16316001 — Кривая несущей способности
KAYDON 16316001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16316001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
