Drehverbindung als Ersatz für Kaydon 16316001

Name: MERYDOM Replacement for Kaydon 16316001 Slewing Bearing
Brand: MERYDOM
SKU: 16316001

Zurück zum Ersatzkatalog

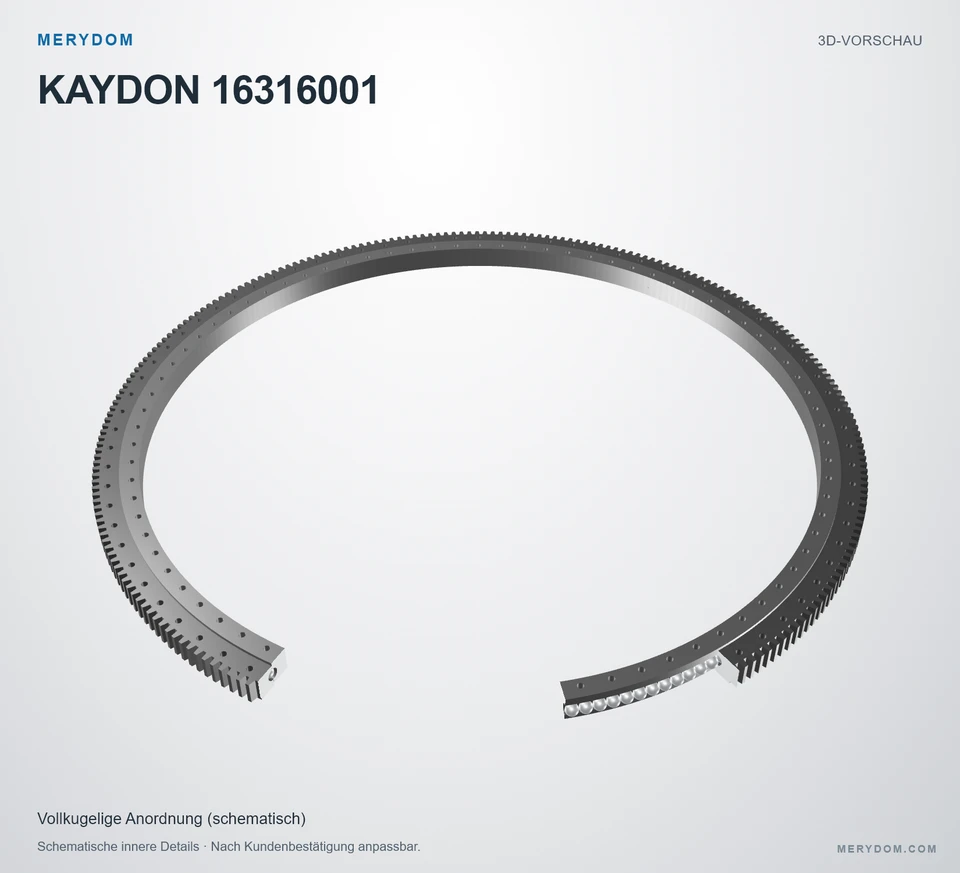

Kaydon Xt Series Außenverzahnt outline drawing — Xt Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16316001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16316001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 196.850 in
Overall ID (di): 173.622 in
Gesamthöhe: 7.000 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 80 / 80 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 196.850 inca. 5.000 mm
Gesamt-Innendurchmesser (di): 173.622 inca. 4.410 mm
Außendurchmesser des Außenringkörpers (Dr): 192.716 inca. 4.894,99 mm
Gesamthöhe (H): 7.000 inca. 178 mm
Gesamtgewicht (G): 10100 lbca. 4.581,283 kg

Befestigung

Lochkreis Außenring (Lo): 189.370 inca. 4.810 mm
Lochkreis Innenring (Li): 177.559 inca. 4.510 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 195.276 inca. 4.960,01 mm
Zähnezahl (z2): 248

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16316001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16316001
Zertifiziert austauschbar mit	Kaydon 16316001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xt Serie
Referenzmodell	16316001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	196.850 inca. 5.000 mm
Gesamt-Innendurchmesser (di)	173.622 inca. 4.410 mm
Gesamthöhe (H)	7.000 inca. 178 mm
Außendurchmesser des Außenringkörpers (Dr)	192.716 inca. 4.894,99 mm
Lochkreis Außenring (Lo)	189.370 inca. 4.810 mm
Lochkreis Innenring (Li)	177.559 inca. 4.510 mm
Teilkreisdurchmesser der Verzahnung (D2)	195.276 inca. 4.960,01 mm
Gesamtgewicht (G)	10100 lbca. 4.581,283 kg
Tragzahlen
Maximale Zahnkraft (Fz)	81000 lbfca. 360,31 kN
Momententragzahl (Crm)	5210000 ft·lbfca. 7.063,81 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	80 Bohrungen · 1.535
Schraubenbohrungen Innenring (ni)	80 Bohrungen · 1.535
Verzahnung
Teilungssystem	MODULE
Source module (m)	Modul 20 (Quelle (20))
Zähnezahl (z2)	248

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

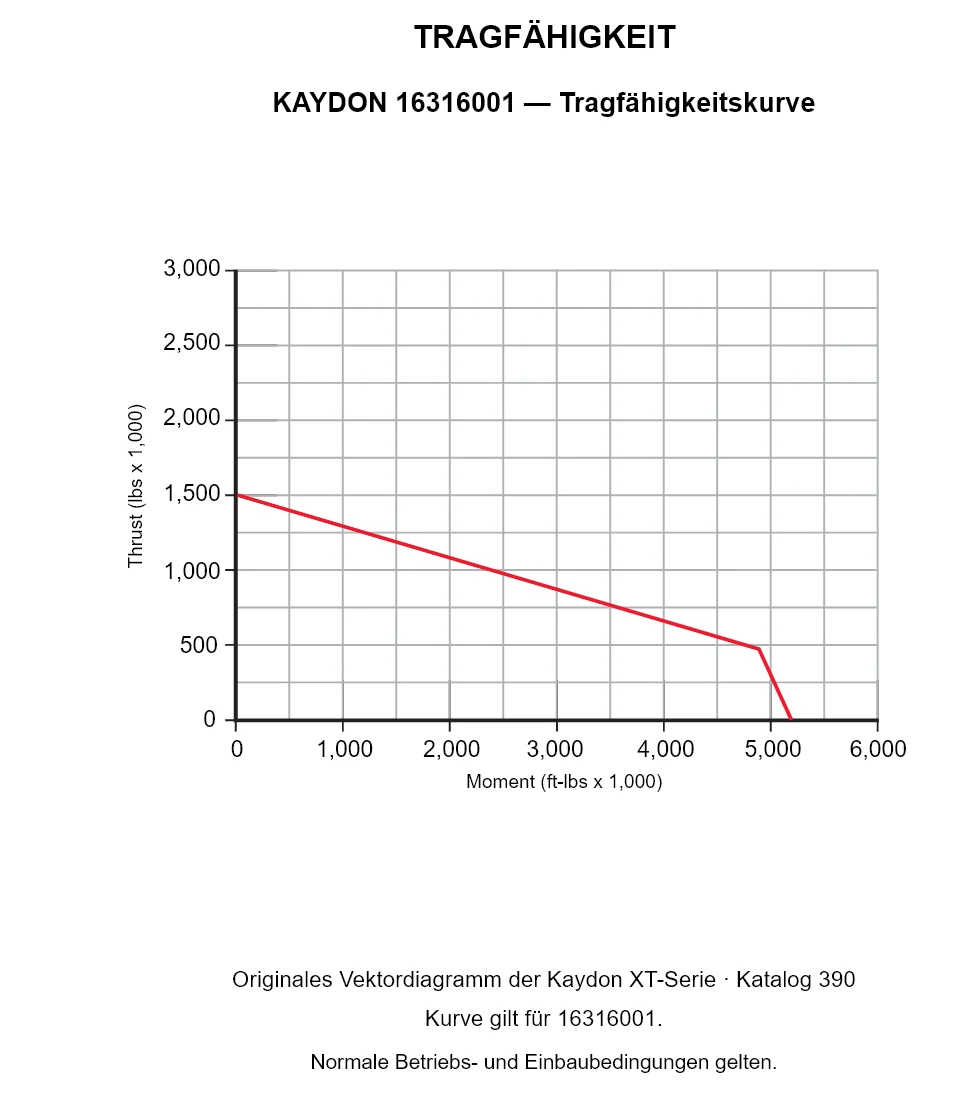

Traglastdiagramm der Serie Xt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16316001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
