Rodamiento de giro de sustitución para Kaydon 16316001
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16316001. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon 16316001. Serie: Xt. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Engranaje externo.
Disposición de los elementos rodantes: Dotación completa de bolas

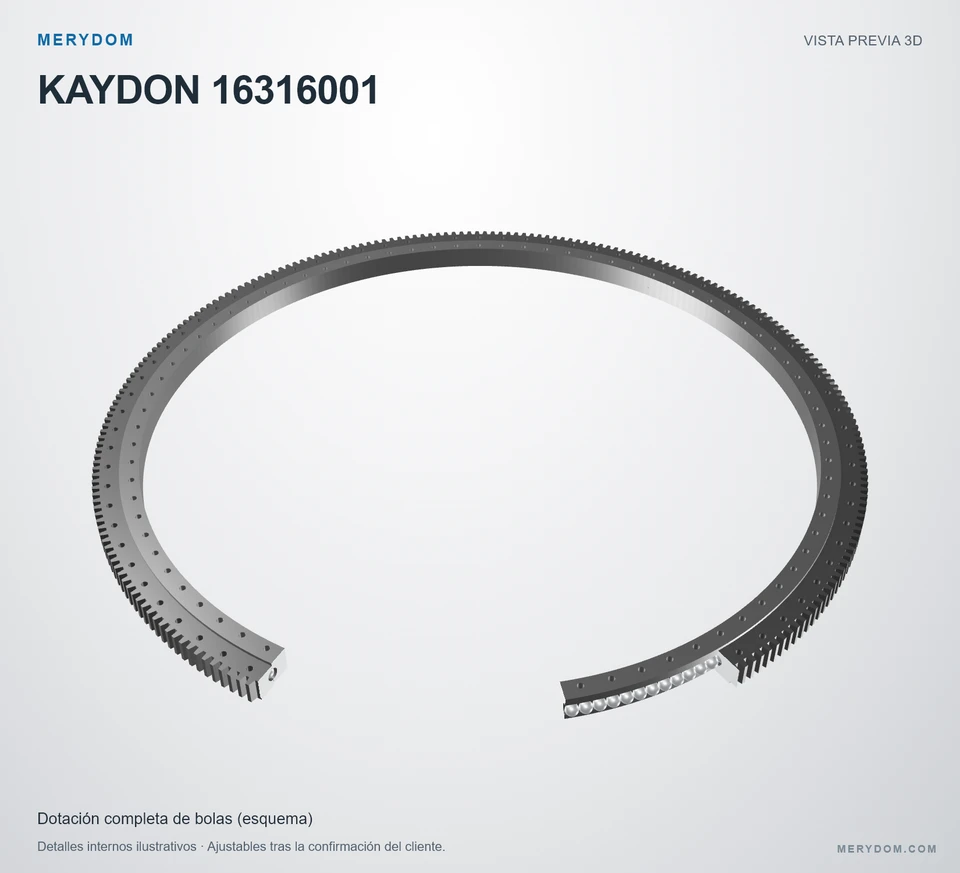

Catálogo 390, p75: dotación máxima de bolas. El tamaño, la cantidad de bolas y las holguras internas de la ilustración son esquemáticos.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
16316001
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon 16316001.
- Overall OD (Do)
- 196.850 in
- Overall ID (di)
- 173.622 in
- Altura total
- 7.000 in
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 80 / 80 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

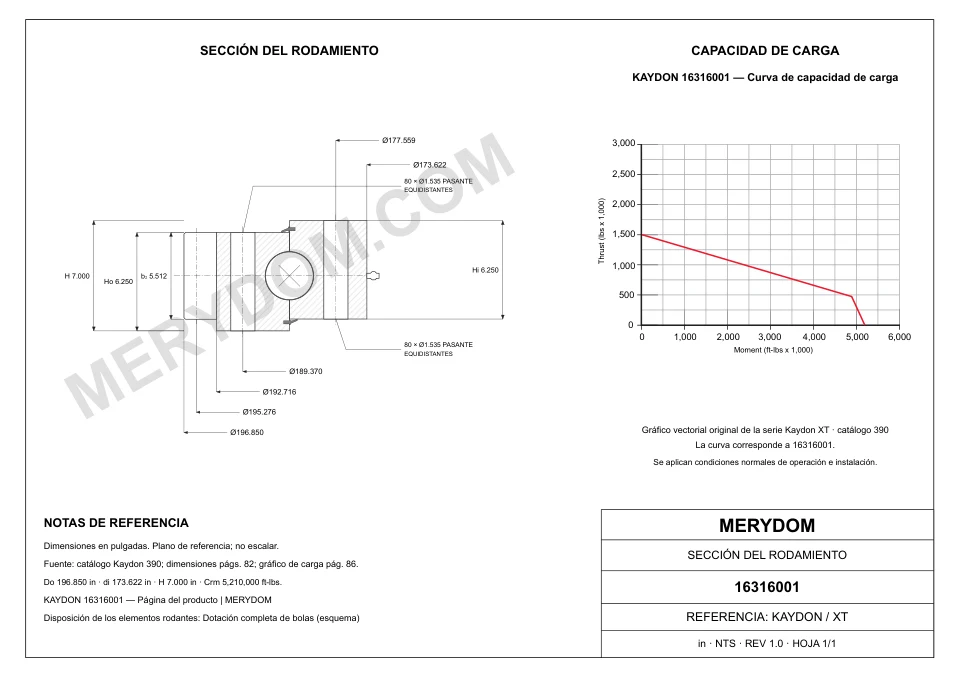

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 196.850 inaproximadamente 5.000 mm
- Diámetro interior total (di)
- 173.622 inaproximadamente 4.410 mm
- Diámetro exterior del cuerpo del anillo exterior (Dr)
- 192.716 inaproximadamente 4.894,99 mm
- Altura total (H)
- 7.000 inaproximadamente 178 mm
- Peso del conjunto (G)
- 10100 lbaproximadamente 4.581,283 kg
- Altura del anillo interior (Hi)
- 6.250 inaproximadamente 158,8 mm
- Altura del anillo exterior (Ho)
- 6.250 inaproximadamente 158,8 mm
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 189.370 inaproximadamente 4.810 mm
- Círculo de pernos del anillo interior (Li)
- 177.559 inaproximadamente 4.510 mm
Engranaje
- Diámetro primitivo del engranaje (D2)
- 195.276 inaproximadamente 4.960,01 mm
- Número de dientes (z2)
- 248
- Ancho del dentado según catálogo (b2)
- 5.512 inaproximadamente 140 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon 16316001
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 16316001 |
| Certificado intercambiable con | Kaydon 16316001 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Xt Serie |
| Modelo de referencia | 16316001 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro exterior total (Do) | 196.850 inaproximadamente 5.000 mm |
| Diámetro interior total (di) | 173.622 inaproximadamente 4.410 mm |
| Altura total (H) | 7.000 inaproximadamente 178 mm |
| Altura del anillo interior (Hi) | 6.250 inaproximadamente 158,8 mm |
| Altura del anillo exterior (Ho) | 6.250 inaproximadamente 158,8 mm |
| Diámetro exterior del cuerpo del anillo exterior (Dr) | 192.716 inaproximadamente 4.894,99 mm |
| Círculo de pernos del anillo exterior (Lo) | 189.370 inaproximadamente 4.810 mm |
| Círculo de pernos del anillo interior (Li) | 177.559 inaproximadamente 4.510 mm |
| Diámetro primitivo del engranaje (D2) | 195.276 inaproximadamente 4.960,01 mm |
| Peso del conjunto (G) | 10100 lbaproximadamente 4.581,283 kg |
| Capacidades | |
| Carga máxima por diente (Fz) | 81000 lbfaproximadamente 360,31 kN |
| Capacidad de carga de momento (Crm) | 5210000 ft·lbfaproximadamente 7.063,81 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 80 orificios · 1.535 |
| Orificios de pernos del anillo interior (ni) | 80 orificios · 1.535 |
| Engranaje | |
| Sistema de paso | MODULE |
| Source module (m) | Módulo 20 (origen (20)) |
| Número de dientes (z2) | 248 |
| Ancho del dentado según catálogo (b2) | 5.512 inaproximadamente 140 mm |
| Coeficiente de desplazamiento de perfil (x2) | 0 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

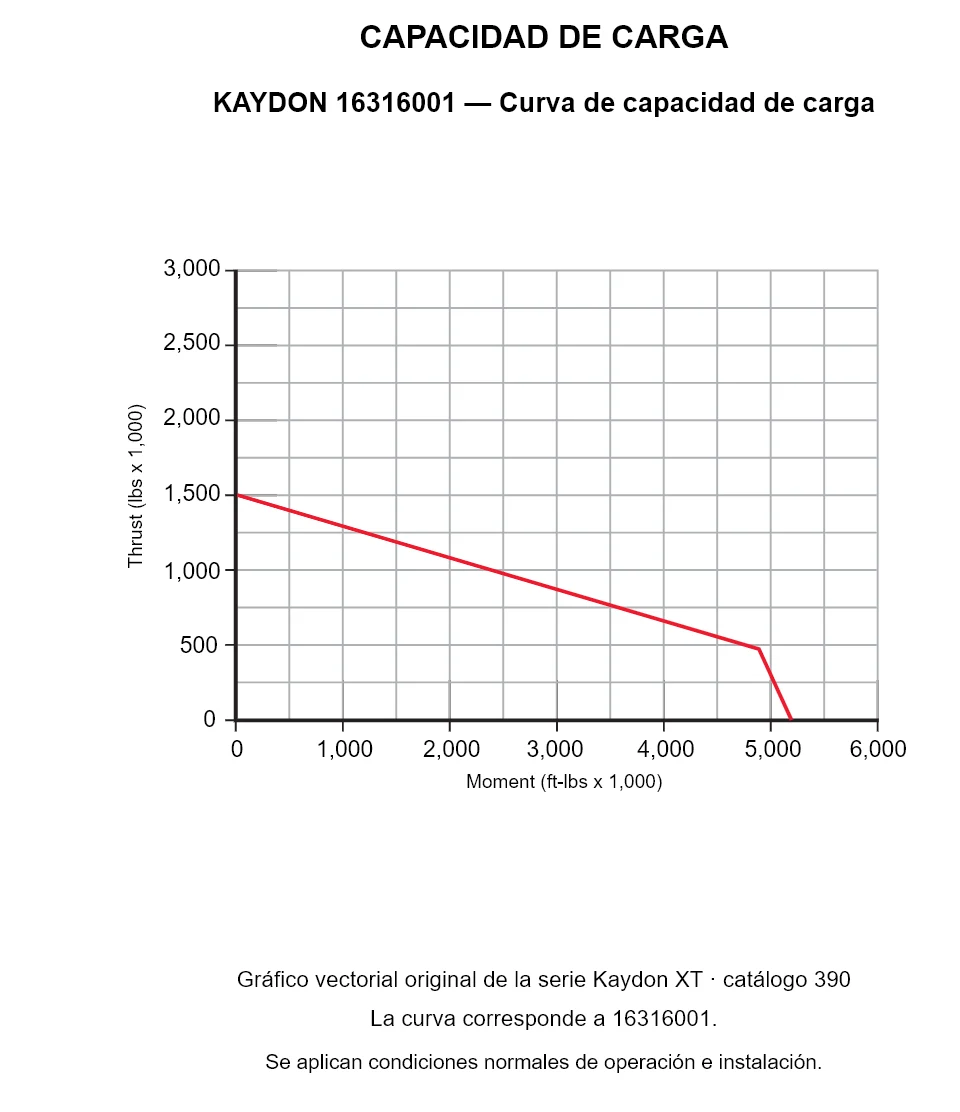

KAYDON 16316001 — Curva de capacidad de carga
KAYDON 16316001 — Curva de capacidad de carga
KAYDON 16316001 — Curva de capacidad de carga. Se aplican condiciones normales de operación e instalación.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Kaydon 16316001
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
