Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
Kaydon 16325001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16325001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16325001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dişlisiz.

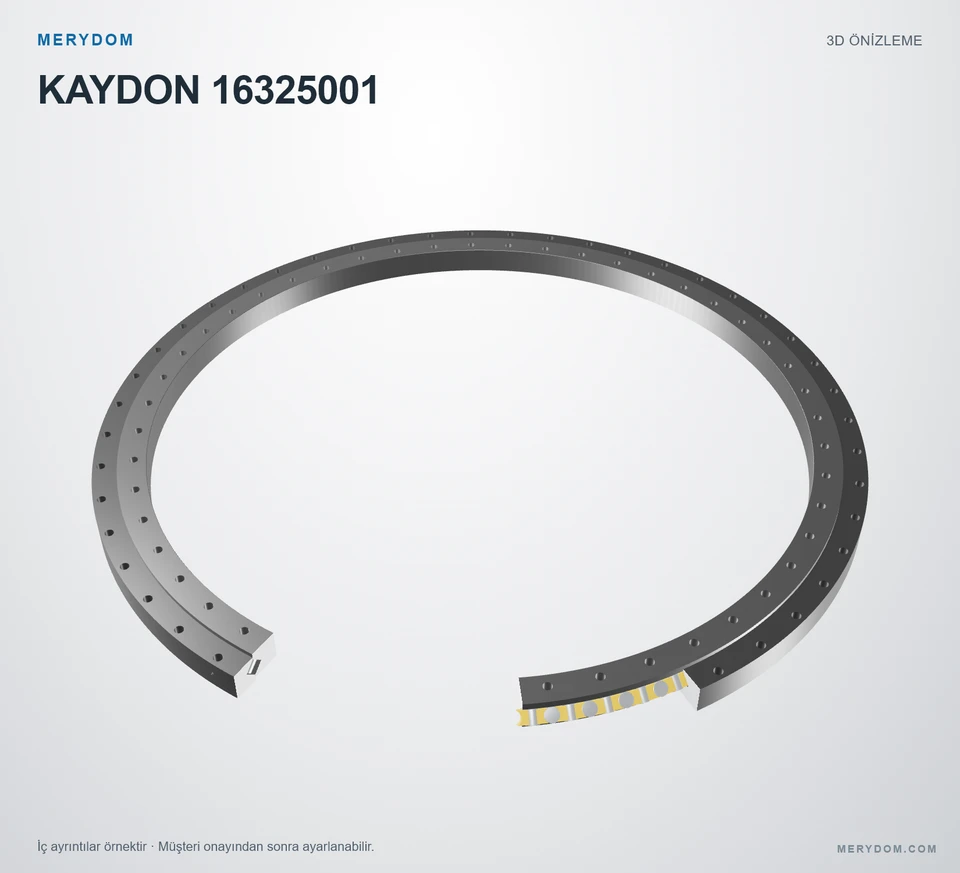

V biçimli yuvarlanma yollarında çapraz silindirik makaralar. Makara ölçüleri, sayısı ve ayırıcılar şematiktir.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16325001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16325001.
- Overall OD (Do)
- 95.000 in
- Overall ID (di)
- 82.000 in
- Toplam yükseklik
- 4.000 in
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 48 / 48 dış / iç
- Rulman tasarımı
- Çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

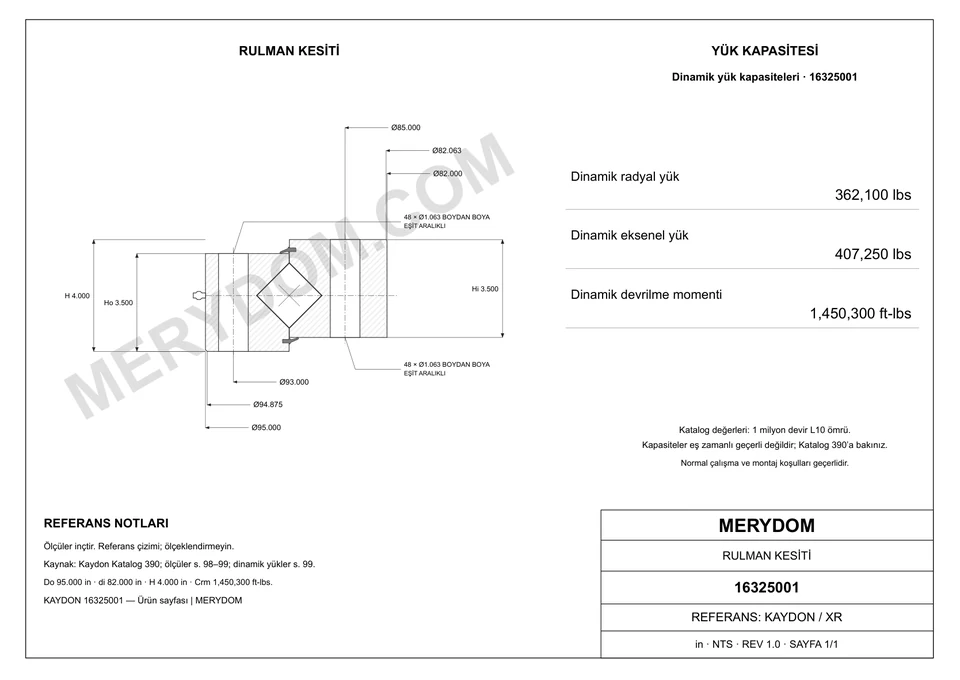

Boyutlar
- Toplam dış çap (Do)
- 95.000 inyaklaşık 2 413 mm
- Toplam iç çap (di)
- 82.000 inyaklaşık 2 083 mm
- Dış bilezik gövde dış çapı (Dr)
- 94.875 inyaklaşık 2 409,83 mm
- İç bilezik gövde iç çapı (dr)
- 82.063 inyaklaşık 2 084,4 mm
- Toplam yükseklik (H)
- 4.000 inyaklaşık 102 mm
- Montaj ağırlığı (G)
- 1660 lbyaklaşık 752,963 kg
- İç bilezik yüksekliği (Hi)
- 3.500 inyaklaşık 89 mm
- Dış bilezik yüksekliği (Ho)
- 3.500 inyaklaşık 89 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 93.000 inyaklaşık 2 362 mm
- İç bilezik cıvata dairesi (Li)
- 85.000 inyaklaşık 2 159 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16325001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16325001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16325001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Xr Seri |
| Referans model | 16325001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Toplam dış çap (Do) | 95.000 inyaklaşık 2 413 mm |
| Toplam iç çap (di) | 82.000 inyaklaşık 2 083 mm |
| Toplam yükseklik (H) | 4.000 inyaklaşık 102 mm |
| İç bilezik yüksekliği (Hi) | 3.500 inyaklaşık 89 mm |
| Dış bilezik yüksekliği (Ho) | 3.500 inyaklaşık 89 mm |
| Dış bilezik gövde dış çapı (Dr) | 94.875 inyaklaşık 2 409,83 mm |
| İç bilezik gövde iç çapı (dr) | 82.063 inyaklaşık 2 084,4 mm |
| Dış bilezik cıvata dairesi (Lo) | 93.000 inyaklaşık 2 362 mm |
| İç bilezik cıvata dairesi (Li) | 85.000 inyaklaşık 2 159 mm |
| Montaj ağırlığı (G) | 1660 lbyaklaşık 752,963 kg |
| Yük değerleri | |
| Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 362100.0000000000 lbfyaklaşık 1 610,7 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 407250.0000000000 lbfyaklaşık 1 811,54 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 1450300.0000000000 ft·lbfyaklaşık 1 966,34 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 48 delik · 1.063 |
| İç bilezik cıvata delikleri (ni) | 48 delik · 1.063 |
| Dişli | |
| Entegre dişli | Uygulanamaz |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK
Kaydon 16325001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
