Kaydon 16346001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16346001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16346001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dıştan dişli.

V biçimli yuvarlanma yollarında çapraz silindirik makaralar. Makara ölçüleri, sayısı ve ayırıcılar şematiktir.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

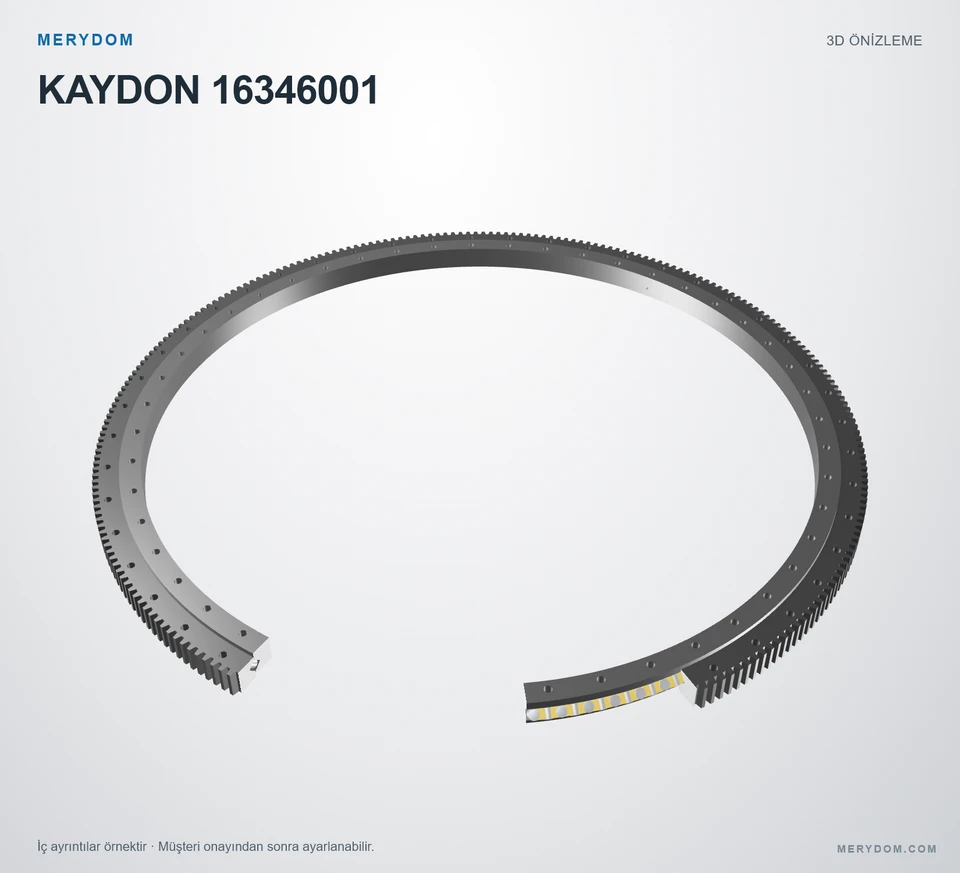

KAYDON 16346001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16346001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16346001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
85.866 in
Overall ID (di)
75.250 in
Toplam yükseklik
3.300 in
Dişli düzeni
Dıştan dişli
Montaj delikleri
48 / 48 dış / iç
Rulman tasarımı
Çapraz makaralı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut

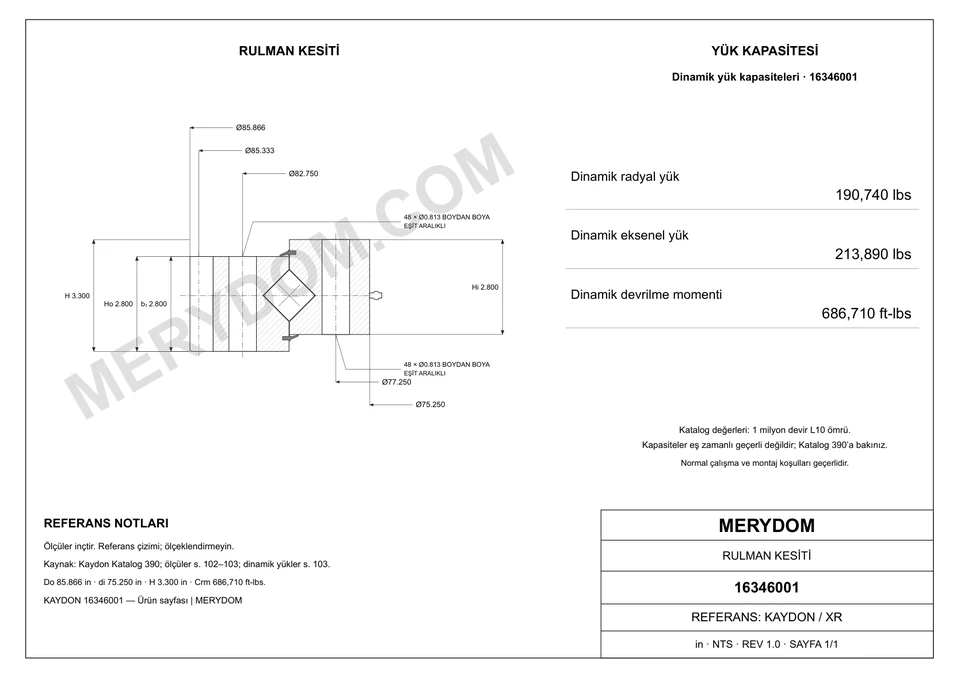

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
85.866 inyaklaşık 2 181 mm
Toplam iç çap (di)
75.250 inyaklaşık 1 911,4 mm
Toplam yükseklik (H)
3.300 inyaklaşık 84 mm
Montaj ağırlığı (G)
920 lbyaklaşık 417,305 kg
İç bilezik yüksekliği (Hi)
2.800 inyaklaşık 71 mm
Dış bilezik yüksekliği (Ho)
2.800 inyaklaşık 71 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
82.750 inyaklaşık 2 101,9 mm
İç bilezik cıvata dairesi (Li)
77.250 inyaklaşık 1 962,2 mm

Dişli

Dişli hatve çapı (D2)
85.333 inyaklaşık 2 167,46 mm
Diametral adım (Pd)
3
Diş sayısı (z2)
256
Katalogdaki diş genişliği (b2)
2.800 inyaklaşık 71 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16346001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16346001
Şununla değiştirilebilirliği sertifikalıKaydon 16346001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXr Seri
Referans model16346001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıÇapraz makaralı
Dişli düzeniDıştan dişli
Boyutlar
Toplam dış çap (Do)85.866 inyaklaşık 2 181 mm
Toplam iç çap (di)75.250 inyaklaşık 1 911,4 mm
Toplam yükseklik (H)3.300 inyaklaşık 84 mm
İç bilezik yüksekliği (Hi)2.800 inyaklaşık 71 mm
Dış bilezik yüksekliği (Ho)2.800 inyaklaşık 71 mm
Dış bilezik cıvata dairesi (Lo)82.750 inyaklaşık 2 101,9 mm
İç bilezik cıvata dairesi (Li)77.250 inyaklaşık 1 962,2 mm
Dişli hatve çapı (D2)85.333 inyaklaşık 2 167,46 mm
Montaj ağırlığı (G)920 lbyaklaşık 417,305 kg
Yük değerleri
Maksimum diş yükü (Fz)18280 lbfyaklaşık 81,31 kN
Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings190740.0000000000 lbfyaklaşık 848,45 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings213890.0000000000 lbfyaklaşık 951,43 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings686710.0000000000 ft·lbfyaklaşık 931,05 kN·m
Montaj
Dış bilezik cıvata delikleri (no)48 delik · 0.813
İç bilezik cıvata delikleri (ni)48 delik · 0.813
Dişli
Hatve sistemiDP
Kaynak diametral adımı (Pd)3 DP
Eşdeğer modül (derived reference only) (m)8.466667 mm
Diş sayısı (z2)256
Katalogdaki diş genişliği (b2)2.800 inyaklaşık 71 mm
Profil kaydırma katsayısı (x2)0
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK

Kaydon 16346001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
