Аналог ОПУ для Kaydon 16346001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16346001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16346001. Серия: Xr. Конструкция подшипника: Перекрестные ролики. Исполнение зубчатого венца: Внешнее зацепление.

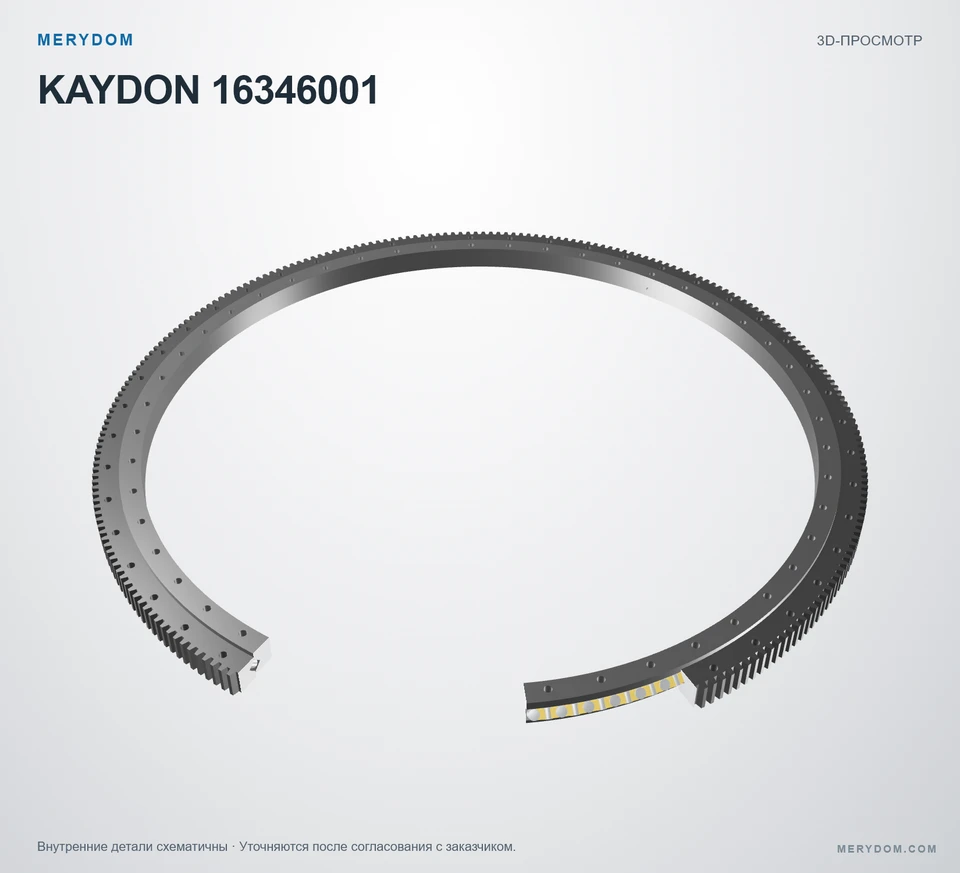

Перекрёстные цилиндрические ролики в V-образных дорожках. Размеры, число роликов и разделители показаны условно.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16346001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16346001.
- Overall OD (Do)
- 85.866 in
- Overall ID (di)
- 75.250 in
- Общая высота
- 3.300 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 48 / 48 наружное / внутреннее
- Тип подшипника
- Перекрестные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

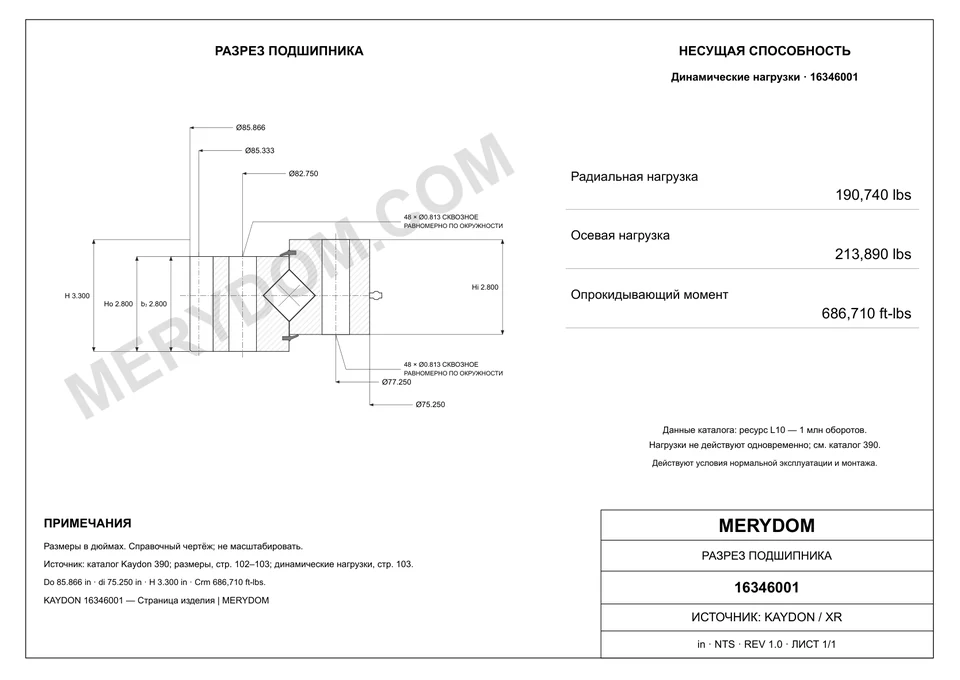

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 85.866 inпримерно 2 181 mm
- Общий внутренний диаметр (di)
- 75.250 inпримерно 1 911,4 mm
- Общая высота (H)
- 3.300 inпримерно 84 mm
- Масса в сборе (G)
- 920 lbпримерно 417,305 kg
- Высота внутреннего кольца (Hi)
- 2.800 inпримерно 71 mm
- Высота наружного кольца (Ho)
- 2.800 inпримерно 71 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 82.750 inпримерно 2 101,9 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 77.250 inпримерно 1 962,2 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 85.333 inпримерно 2 167,46 mm
- Диаметральный питч (Pd)
- 3
- Количество зубьев (z2)
- 256
- Ширина зубчатого венца по каталогу (b2)
- 2.800 inпримерно 71 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16346001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16346001 |
| Сертифицировано для замены | Kaydon 16346001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Xr Серия |
| Исходная модель | 16346001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Перекрестные ролики |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 85.866 inпримерно 2 181 mm |
| Общий внутренний диаметр (di) | 75.250 inпримерно 1 911,4 mm |
| Общая высота (H) | 3.300 inпримерно 84 mm |
| Высота внутреннего кольца (Hi) | 2.800 inпримерно 71 mm |
| Высота наружного кольца (Ho) | 2.800 inпримерно 71 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 82.750 inпримерно 2 101,9 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 77.250 inпримерно 1 962,2 mm |
| Делительный диаметр зубчатого венца (D2) | 85.333 inпримерно 2 167,46 mm |
| Масса в сборе (G) | 920 lbпримерно 417,305 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 18280 lbfпримерно 81,31 kN |
| Динамическая радиальная грузоподъемность · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 190740.0000000000 lbfпримерно 848,45 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 213890.0000000000 lbfпримерно 951,43 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 686710.0000000000 ft·lbfпримерно 931,05 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 48 отверстий · 0.813 |
| Отверстия под болты внутреннего кольца (ni) | 48 отверстий · 0.813 |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 3 DP |
| Эквивалентный модуль (derived reference only) (m) | 8.466667 mm |
| Число зубьев (z2) | 256 |
| Ширина зубчатого венца по каталогу (b2) | 2.800 inпримерно 71 mm |
| Коэффициент смещения профиля (x2) | 0 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
