Drehverbindung als Ersatz für Kaydon 16346001

Name: MERYDOM Replacement for Kaydon 16346001 Slewing Bearing
Brand: MERYDOM
SKU: 16346001

Zurück zum Ersatzkatalog

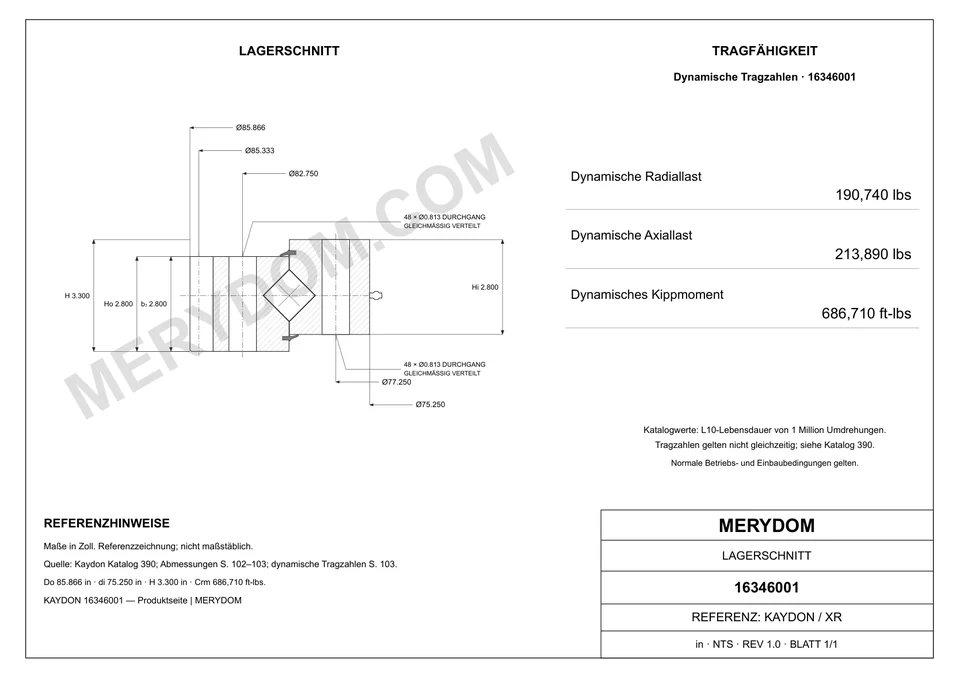

Kaydon Xr Series Außenverzahnt outline drawing — Xr Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

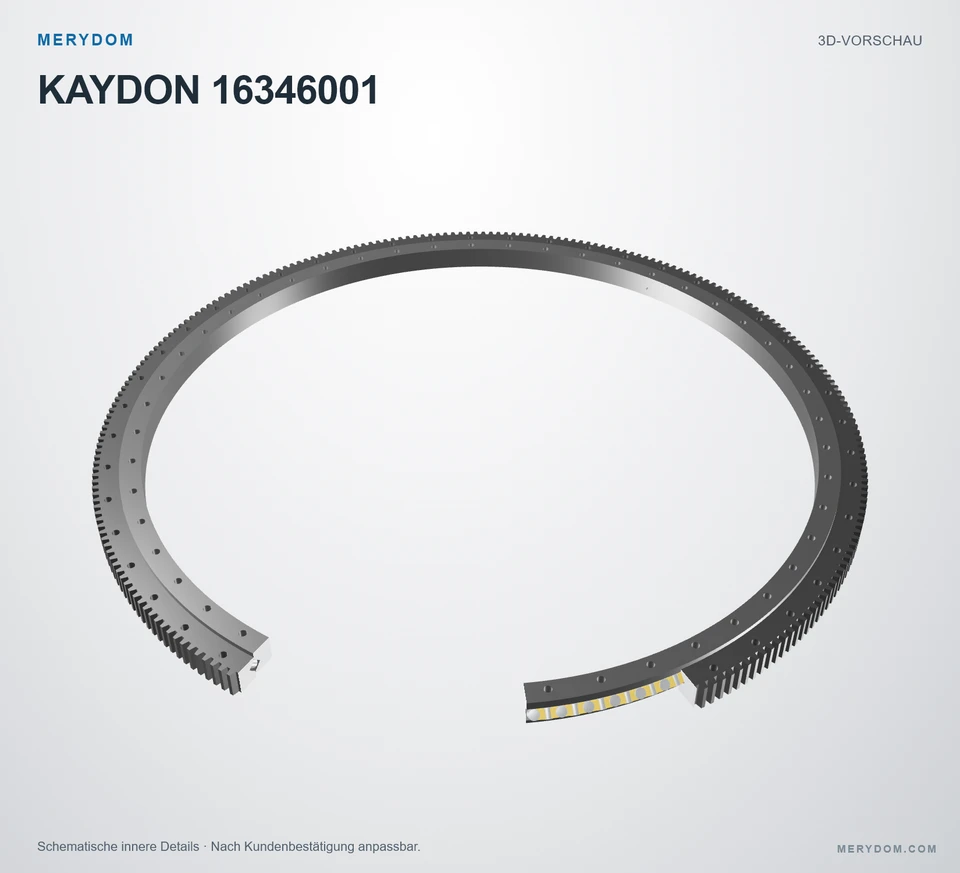

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16346001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16346001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 85.866 in
Overall ID (di): 75.250 in
Gesamthöhe: 3.300 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 48 / 48 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 85.866 inca. 2.181 mm
Gesamt-Innendurchmesser (di): 75.250 inca. 1.911,4 mm
Gesamthöhe (H): 3.300 inca. 84 mm
Gesamtgewicht (G): 920 lbca. 417,305 kg

Befestigung

Lochkreis Außenring (Lo): 82.750 inca. 2.101,9 mm
Lochkreis Innenring (Li): 77.250 inca. 1.962,2 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 85.333 inca. 2.167,46 mm
Diametralteilung (Pd): 3
Zähnezahl (z2): 256

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16346001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16346001
Zertifiziert austauschbar mit	Kaydon 16346001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xr Serie
Referenzmodell	16346001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	85.866 inca. 2.181 mm
Gesamt-Innendurchmesser (di)	75.250 inca. 1.911,4 mm
Gesamthöhe (H)	3.300 inca. 84 mm
Lochkreis Außenring (Lo)	82.750 inca. 2.101,9 mm
Lochkreis Innenring (Li)	77.250 inca. 1.962,2 mm
Teilkreisdurchmesser der Verzahnung (D2)	85.333 inca. 2.167,46 mm
Gesamtgewicht (G)	920 lbca. 417,305 kg
Tragzahlen
Maximale Zahnkraft (Fz)	18280 lbfca. 81,31 kN
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	190740.0000000000 lbfca. 848,45 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	213890.0000000000 lbfca. 951,43 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	686710.0000000000 ft·lbfca. 931,05 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	48 Bohrungen · 0.813
Schraubenbohrungen Innenring (ni)	48 Bohrungen · 0.813
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	3 DP
Äquivalentes Modul (derived reference only) (m)	8.466667 mm
Zähnezahl (z2)	256

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16346001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
