Drehverbindung als Ersatz für Kaydon 16333001

Name: MERYDOM Replacement for Kaydon 16333001 Slewing Bearing
Brand: MERYDOM
SKU: 16333001

Zurück zum Ersatzkatalog

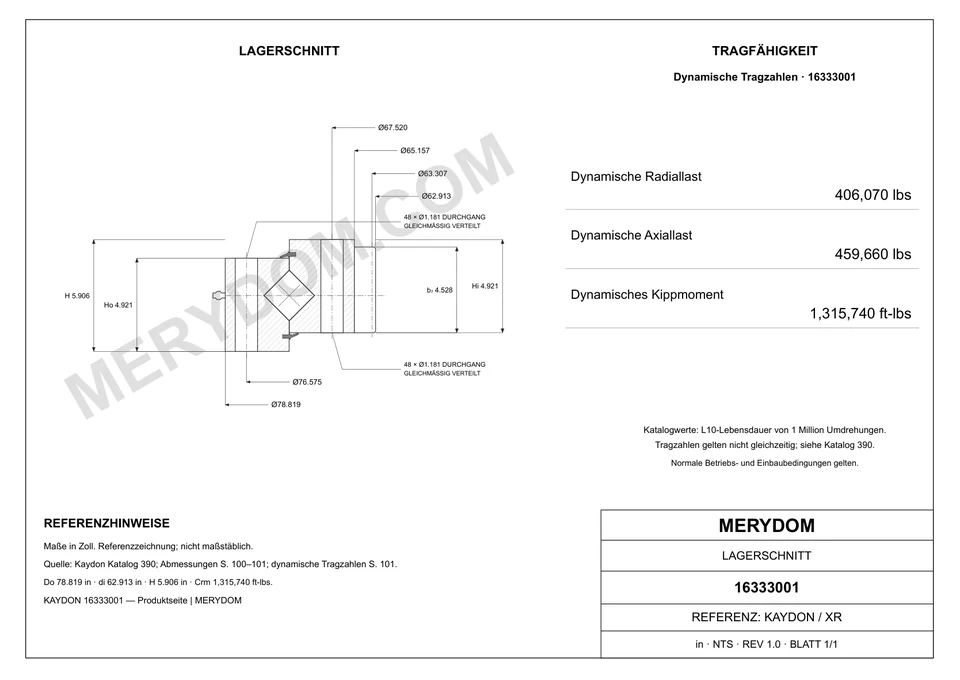

Kaydon Xr Series Innenverzahnt outline drawing — Xr Serie · Innenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16333001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

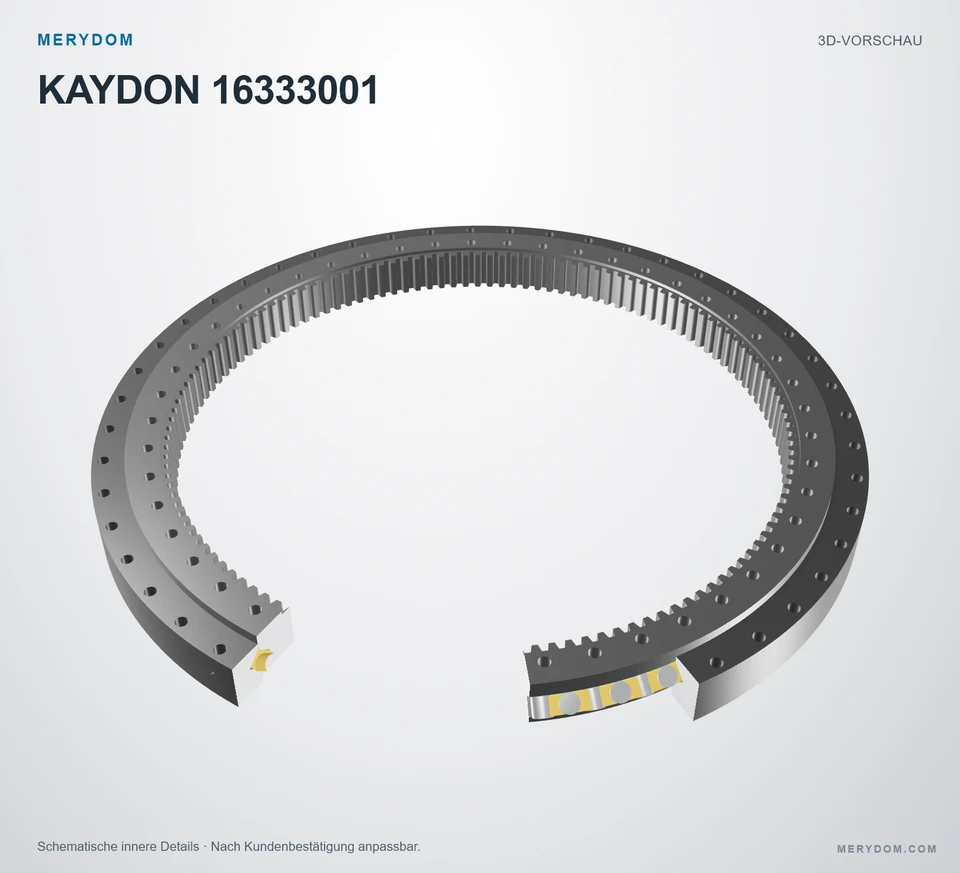

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16333001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 78.819 in
Overall ID (di): 62.913 in
Gesamthöhe: 5.906 in
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 48 / 48 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 78.819 inca. 2.002 mm
Gesamt-Innendurchmesser (di): 62.913 inca. 1.597,99 mm
Innendurchmesser des Innenringkörpers (dr): 65.157 inca. 1.654,99 mm
Gesamthöhe (H): 5.906 inca. 150,01 mm
Gesamtgewicht (G): 2050 lbca. 929,864 kg

Befestigung

Lochkreis Außenring (Lo): 76.575 inca. 1.945,01 mm
Lochkreis Innenring (Li): 67.520 inca. 1.715 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 63.307 inca. 1.608 mm
Zähnezahl (z2): 134

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16333001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16333001
Zertifiziert austauschbar mit	Kaydon 16333001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xr Serie
Referenzmodell	16333001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	78.819 inca. 2.002 mm
Gesamt-Innendurchmesser (di)	62.913 inca. 1.597,99 mm
Gesamthöhe (H)	5.906 inca. 150,01 mm
Innendurchmesser des Innenringkörpers (dr)	65.157 inca. 1.654,99 mm
Lochkreis Außenring (Lo)	76.575 inca. 1.945,01 mm
Lochkreis Innenring (Li)	67.520 inca. 1.715 mm
Teilkreisdurchmesser der Verzahnung (D2)	63.307 inca. 1.608 mm
Gesamtgewicht (G)	2050 lbca. 929,864 kg
Tragzahlen
Maximale Zahnkraft (Fz)	40350 lbfca. 179,49 kN
Dynamische radiale Tragzahl · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	406070.0000000000 lbfca. 1.806,29 kN
Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	459660.0000000000 lbfca. 2.044,67 kN
Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings	1315740.0000000000 ft·lbfca. 1.783,9 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	48 Bohrungen · 1.181
Schraubenbohrungen Innenring (ni)	48 Bohrungen · 1.181
Verzahnung
Teilungssystem	MODULE
Source module (m)	Modul 12 (Quelle (12))
Zähnezahl (z2)	134

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16333001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
