Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento
Cuscinetto di rotazione sostitutivo per Kaydon 16346001
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16346001. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: Kaydon 16346001. Serie: Xr. Struttura del cuscinetto: Rulli incrociati. Configurazione dentatura: Dentatura esterna.

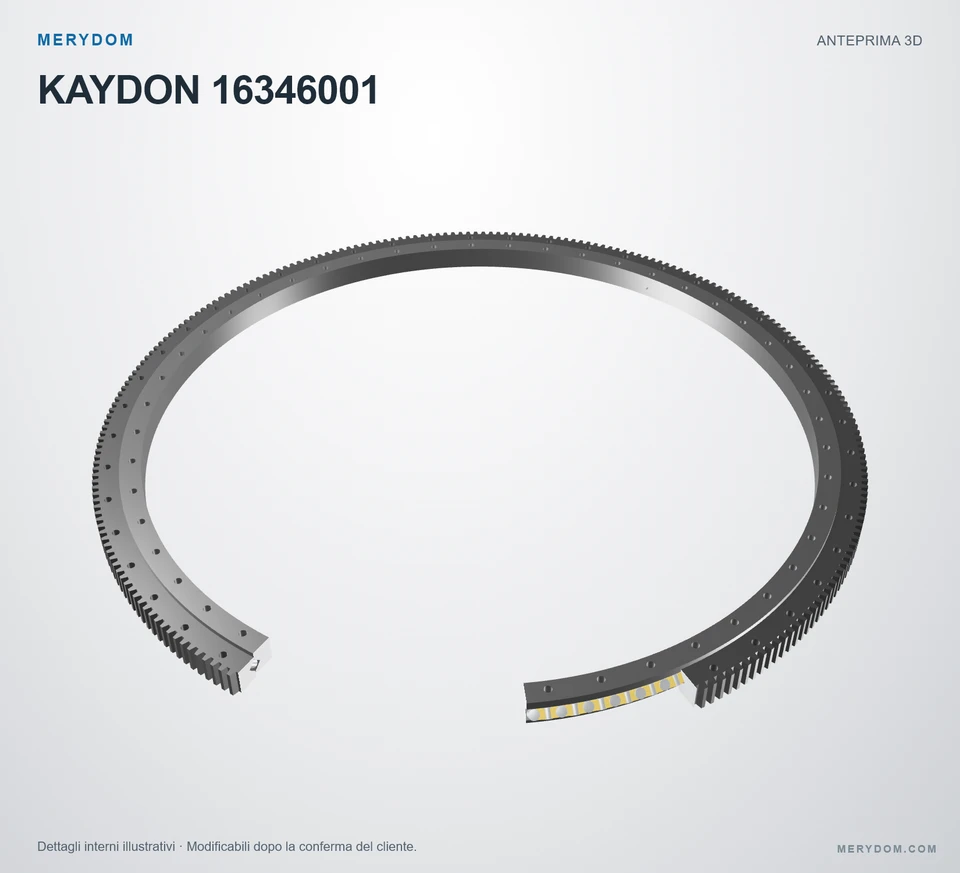

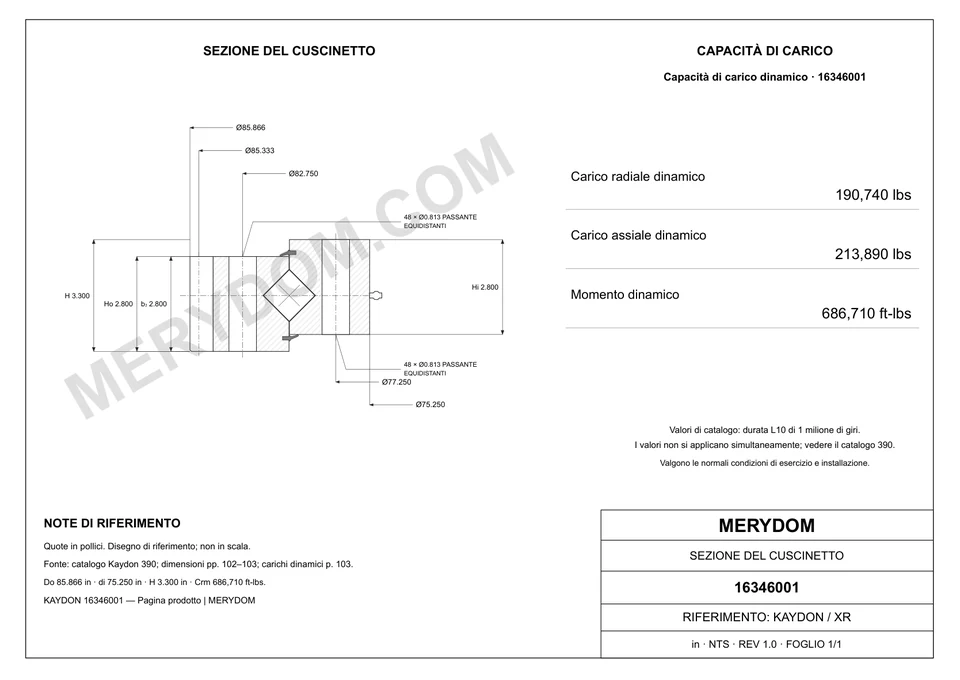

Rulli cilindrici incrociati in piste a V. Dimensioni, numero dei rulli e separatori sono illustrativi.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
16346001
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con Kaydon 16346001.
- Overall OD (Do)
- 85.866 in
- Overall ID (di)
- 75.250 in
- Altezza totale
- 3.300 in
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 48 / 48 esterno / interno
- Design del cuscinetto
- Rulli incrociati
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Do)
- 85.866 incirca 2.181 mm
- Diametro interno totale (di)
- 75.250 incirca 1.911,4 mm
- Altezza totale (H)
- 3.300 incirca 84 mm
- Peso del gruppo (G)
- 920 lbcirca 417,305 kg
- Altezza dell’anello interno (Hi)
- 2.800 incirca 71 mm
- Altezza dell’anello esterno (Ho)
- 2.800 incirca 71 mm
Montaggio
- Circonferenza bulloni anello esterno (Lo)
- 82.750 incirca 2.101,9 mm
- Circonferenza bulloni anello interno (Li)
- 77.250 incirca 1.962,2 mm
Dentatura
- Diametro primitivo dentatura (D2)
- 85.333 incirca 2.167,46 mm
- Passo diametrale (Pd)
- 3
- Numero di denti (z2)
- 256
- Larghezza della dentatura da catalogo (b2)
- 2.800 incirca 71 mm
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione Kaydon 16346001
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 16346001 |
| Certificato intercambiabile con | Kaydon 16346001 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | Kaydon |
| Serie | Xr Serie |
| Modello di riferimento | 16346001 |
| Sistema di misura | PolliciRiferimento metrico mostrato a fianco |
| Struttura del cuscinetto | Rulli incrociati |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Do) | 85.866 incirca 2.181 mm |
| Diametro interno totale (di) | 75.250 incirca 1.911,4 mm |
| Altezza totale (H) | 3.300 incirca 84 mm |
| Altezza dell’anello interno (Hi) | 2.800 incirca 71 mm |
| Altezza dell’anello esterno (Ho) | 2.800 incirca 71 mm |
| Circonferenza bulloni anello esterno (Lo) | 82.750 incirca 2.101,9 mm |
| Circonferenza bulloni anello interno (Li) | 77.250 incirca 1.962,2 mm |
| Diametro primitivo dentatura (D2) | 85.333 incirca 2.167,46 mm |
| Peso del gruppo (G) | 920 lbcirca 417,305 kg |
| Capacità di carico | |
| Carico massimo sul dente (Fz) | 18280 lbfcirca 81,31 kN |
| Capacità di carico radiale dinamica · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 190740.0000000000 lbfcirca 848,45 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 213890.0000000000 lbfcirca 951,43 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 686710.0000000000 ft·lbfcirca 931,05 kN·m |
| Montaggio | |
| Fori bulloni anello esterno (no) | 48 fori · 0.813 |
| Fori bulloni anello interno (ni) | 48 fori · 0.813 |
| Dentatura | |
| Sistema di passo | DP |
| Passo diametrale di origine (Pd) | 3 DP |
| Modulo equivalente (derived reference only) (m) | 8.466667 mm |
| Numero di denti (z2) | 256 |
| Larghezza della dentatura da catalogo (b2) | 2.800 incirca 71 mm |
| Coefficiente di spostamento del profilo (x2) | 0 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
INGEGNERIA MERYDOM
Ricambio MERYDOM per Kaydon 16346001
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
SUPPORTO RICAMBI MERYDOM
Richiedi prezzo e consegnaPronto per prezzo, consegna e conferma applicativa?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16346001.
